- Upgrade Impianto riginale xenon ford smax
×
La mente e terminazioni nervose della nostra auto
Upgrade Impianto riginale xenon ford smax
1 Anno 10 Mesi fa - 1 Anno 10 Mesi fa #60237
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Upgrade Impianto originale xenon ford smax è stato creato da Waltersmax72
Ciao ragazzi,
ho un problema che mi sto scrollando da un po di mesi ed tra manuali originali ford, siti ford ed nel forum, non sono riuscito ad trovare ciò che mi serviva..
mi servirebbe uno schema di montaggio dell'impianto completo xenon originale ford dove si trovano i componenti ed i relativi spinotti.
tipo la centralina che riceve i segnali dei sensori di livello dove si trova originariamente? Perche il tipo non sa dove si trova
Tipo quanti sensori di livello monta?
la smax Donatrice che ho trovato monta lo xenon adattivo.
il sensore anteriore sinistro e presente ed io ho lo spinotto predisposto.
posteriormente purtroppo la smax Donatrice manca il ponte posteriore completo e quindi niente sensore di livello posteriore.
Voi che ve ne intendete di più mi sapete dire quante ne monta di sensori di livello?
grazia anticipatamente a tutti chi mi aiuterà!
ho un problema che mi sto scrollando da un po di mesi ed tra manuali originali ford, siti ford ed nel forum, non sono riuscito ad trovare ciò che mi serviva..
mi servirebbe uno schema di montaggio dell'impianto completo xenon originale ford dove si trovano i componenti ed i relativi spinotti.
tipo la centralina che riceve i segnali dei sensori di livello dove si trova originariamente? Perche il tipo non sa dove si trova
Questo messaggio contiene informazioni riservate
Tipo quanti sensori di livello monta?
la smax Donatrice che ho trovato monta lo xenon adattivo.
il sensore anteriore sinistro e presente ed io ho lo spinotto predisposto.
posteriormente purtroppo la smax Donatrice manca il ponte posteriore completo e quindi niente sensore di livello posteriore.
Voi che ve ne intendete di più mi sapete dire quante ne monta di sensori di livello?
grazia anticipatamente a tutti chi mi aiuterà!
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa #60238
da Rebelion
io pensavo di essere un pazzo ... e nel forum sono in buona compagnia ...ma quì rasentiamo la follia assoluta
complimenti per le idee
Ma queste idee sonos state già pensate e PURTROPPO ... non eseguibili.
Cioè ...tutto è possibile ..e fin quì nulla da eccepire ...ma:
I fari adattivi sono montati su sospensioni posteriori autolivellanti, che a differenza delle normali a molla come quasi tutte le max, hanno dei pistoni idraulici con serbatoio esterno che a differnenza di carico rimettono sempre il posteriore all'altezza tarata di fabbrica , e attenzione non parliamo di IVDC (sistema elettronico di sospensioni a 3 modalità : Confort-Normal-Sport)
I fari adattivi di solito sono BIXENO poer cui dovresti trovare i fari BIXENO con relative centraline e poi trovare la giusta combinazione di incastro tra i jack del connettore in modo che ti funzionino ... per cui dovresti provarli ad uno ad uno , attenzione i fari BIXENO hanno anche la luce di svolta
E solo adesso siamo a 3 ostacoli praticamente insormontabili solo a trovarli ... (tranne se non vuoi spendere fucilate di soldi per prenderli nuovi)
Non voglio smontarti l'entusiasmo ne la voglia di fare ... ma perderesti talmente tanto tempo in ricerca e assemblaggio ...che la Max si rivolterebbe nel garage chiedendoti :" Ma mi hai comprato per guidarmi o per giocare?!!"
CONSIGLIO
Cerca (e si trovano) una coppia di fari Lentocolari H7 (la versione povera dei Bixeno
) ci monti :
anabaglianti:H7 Led da 8000lum e 6000°k con centralina canbus così hai dei fari che illuminano e come si comanda
abbaglianti:H1 led 6000lum e 6000°K anche semplici ma specifiche canbus
fendinebbia: H11 led 6000lum e 6000°K anche semplici ma specifiche canbus
E sei in una botte di ferro senza spendere follie e avere una macchina che seppur con i suoi anni non ha nulla da tenere dalle nuovissime a led
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
Ma queste idee sonos state già pensate e PURTROPPO ... non eseguibili.
Cioè ...tutto è possibile ..e fin quì nulla da eccepire ...ma:
I fari adattivi sono montati su sospensioni posteriori autolivellanti, che a differenza delle normali a molla come quasi tutte le max, hanno dei pistoni idraulici con serbatoio esterno che a differnenza di carico rimettono sempre il posteriore all'altezza tarata di fabbrica , e attenzione non parliamo di IVDC (sistema elettronico di sospensioni a 3 modalità : Confort-Normal-Sport)
I fari adattivi di solito sono BIXENO poer cui dovresti trovare i fari BIXENO con relative centraline e poi trovare la giusta combinazione di incastro tra i jack del connettore in modo che ti funzionino ... per cui dovresti provarli ad uno ad uno , attenzione i fari BIXENO hanno anche la luce di svolta
E solo adesso siamo a 3 ostacoli praticamente insormontabili solo a trovarli ... (tranne se non vuoi spendere fucilate di soldi per prenderli nuovi)
Non voglio smontarti l'entusiasmo ne la voglia di fare ... ma perderesti talmente tanto tempo in ricerca e assemblaggio ...che la Max si rivolterebbe nel garage chiedendoti :" Ma mi hai comprato per guidarmi o per giocare?!!"
CONSIGLIO
Cerca (e si trovano) una coppia di fari Lentocolari H7 (la versione povera dei Bixeno
anabaglianti:H7 Led da 8000lum e 6000°k con centralina canbus così hai dei fari che illuminano e come si comanda
abbaglianti:H1 led 6000lum e 6000°K anche semplici ma specifiche canbus
fendinebbia: H11 led 6000lum e 6000°K anche semplici ma specifiche canbus
E sei in una botte di ferro senza spendere follie e avere una macchina che seppur con i suoi anni non ha nulla da tenere dalle nuovissime a led
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa #60240
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Ciao Rebellion, grazie della risposta esaustiva
Allora praticamente la smax donatrice ha i fari bi-xenon adattativi. ti spiego brevemente cosa ha e mi sta arrivando;
Coppia fari bixenon completi di centralina (ballast) e lampadine (D1S)
Sensore di livello anteriore sinistro (quello dx non presente perché non montato)
Ponte posteriore non presente quindi non sapevo se c'erano le sospensioni ad aria autolivellanti.
Il tipo che mi sta smontando le cose giustamente non sa dove e la centralina su cui arrivano i segnali dei sensori di livello.
Riguardo a ciò che mi hai detto sul autolivellamento, pensavo che erano i fari che correggevano l'altezza in base hai segnali dei sensori di livello non viceversa. Nella 159 che avevo erano i fari che correggevano l'altezza in base al carico.
oltretutto mi sta arrivando paraurti anteriore con lavafari , paraurti posteriore con sensori parcheggio e relativa centralina, in futuro radio con bluetooth e vivavoce essendo presente nella donatrice
Allora praticamente la smax donatrice ha i fari bi-xenon adattativi. ti spiego brevemente cosa ha e mi sta arrivando;
Coppia fari bixenon completi di centralina (ballast) e lampadine (D1S)
Sensore di livello anteriore sinistro (quello dx non presente perché non montato)
Ponte posteriore non presente quindi non sapevo se c'erano le sospensioni ad aria autolivellanti.
Il tipo che mi sta smontando le cose giustamente non sa dove e la centralina su cui arrivano i segnali dei sensori di livello.
Riguardo a ciò che mi hai detto sul autolivellamento, pensavo che erano i fari che correggevano l'altezza in base hai segnali dei sensori di livello non viceversa. Nella 159 che avevo erano i fari che correggevano l'altezza in base al carico.
oltretutto mi sta arrivando paraurti anteriore con lavafari , paraurti posteriore con sensori parcheggio e relativa centralina, in futuro radio con bluetooth e vivavoce essendo presente nella donatrice
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa #60242
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax

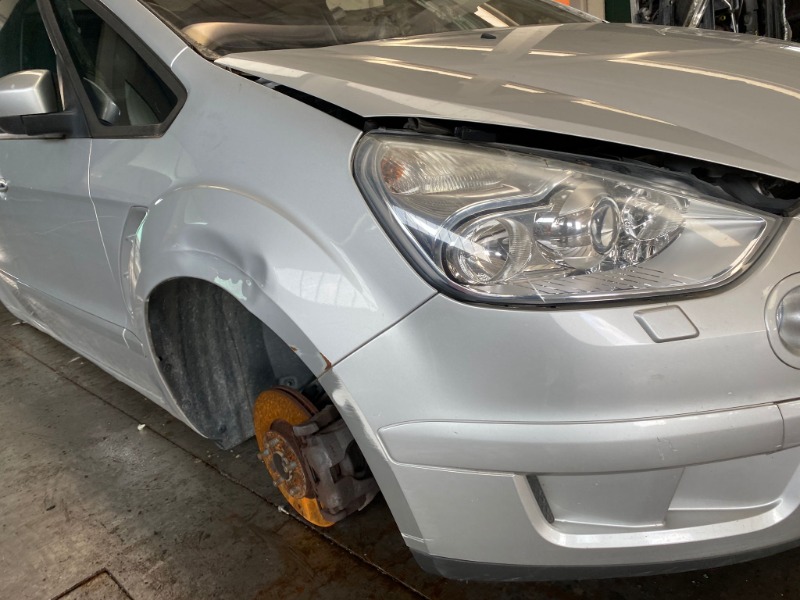

Questo è uno dei fari che mi sta arrivando
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Allegati:
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa #60248
da Rebelion
perfetto ... bhe allora prima fatti arrivare le cose e poi inizia a fare i conti con quello che hai
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa - 1 Anno 10 Mesi fa #60253
da Waltersmax72
. Manca però sapere dove e ubicata la centralina che riceve i segnali dai sensori
io purtroppo non posso esserci li per smontarla e trovare la centralina, ne conosco nessuno in grado di dirmelo...
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Si si basandomi a ciò che aveva di SERIE la nave Donatrice installero alla stessa maniera ciò che era funzionante nella Donatrice.
perfetto ... bhe allora prima fatti arrivare le cose e poi inizia a fare i conti con quello che hai
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa - 1 Anno 10 Mesi fa #60269
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Ciao in questi giorni piano piano ho fatto dei progressi.
la centralcentralinaa. Era praticamente dentro cruscotto sopra cassettino piu indietro dell'airbag passeggero.
ho fatto smontare cablaggio della Donatrice, perché la mia ha solo predisposizione sensori livello ma non spinotti centralina afs
..
rifaccio cablaggio e poi se vuoi posterò guida su come installare fari bixenon adattativi.
la centralcentralinaa. Era praticamente dentro cruscotto sopra cassettino piu indietro dell'airbag passeggero.
ho fatto smontare cablaggio della Donatrice, perché la mia ha solo predisposizione sensori livello ma non spinotti centralina afs
rifaccio cablaggio e poi se vuoi posterò guida su come installare fari bixenon adattativi.
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 10 Mesi fa #60273
da Rebelion
wow .... se voglio ... CERTO ... stai facendo un lavorone pazzesco ... non sò in quanti potranno mai cimentarsi in questa avventura ...ma avere una guida per farlo può essere utilissimo ... visto che comunque Mondeo - Galaxy - Smax hanno gli stessi cablaggi e le stesse componenti
Non sò che dire ... sono quasi esterrefatto ...perchè in effetti sono scioccobasito
Complimenti per la costanza e la testardagine di portare avanti un progetto ultra difficile
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
Non sò che dire ... sono quasi esterrefatto ...perchè in effetti sono scioccobasito
Complimenti per la costanza e la testardagine di portare avanti un progetto ultra difficile
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 4 Settimane fa #60614
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
AGGIORNAMENTO
Ciao Ragazzi, purtroppo sono fuori per lavoro e non ho avuto veramente tempo ad mandarvi aggiornamenti.
Comunque sono riuscito nell'impresa,
fari perfettamente funzionanti e adattativi attivi e funzionanti. Girando a destra si illumina la parte destra se faccio retromarcia sempre con terzo a destra si illumina la parte sinistra. All'inizio non capivo perché ma effettivamente il muso della macchina si sposta a sx .
L'impresa è riuscita.
perfettamenteCome avrò tempo (e spero presto) posterò schemi ed foto
Ciao a tutti!
Ciao Ragazzi, purtroppo sono fuori per lavoro e non ho avuto veramente tempo ad mandarvi aggiornamenti.
Comunque sono riuscito nell'impresa,
L'impresa è riuscita.
perfettamenteCome avrò tempo (e spero presto) posterò schemi ed foto
Ciao a tutti!
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 4 Settimane fa #60618
da Rebelion
bravo scenziato pazzo
ormai la possiamo chiamare Frankestine
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 4 Settimane fa - 1 Anno 4 Settimane fa #60621
da Waltersmax72
e non mi fermo qui
Prossimo step cruise adattativo
Ho visto un bel. Spinotto grande sotto nel paraurti. Sa di predisposizione allettante
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Prossimo step cruise adattativo
Ho visto un bel. Spinotto grande sotto nel paraurti. Sa di predisposizione allettante
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 4 Settimane fa #60622
da Rebelion
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
le Mk1 non hanno il cruise adattivo, lo spinotto grande dovrebbe essere quello per i sensori di parcheggio anteriori
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 3 Settimane fa #60625
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Peccato. Ma sto puntando su un altra smax Donatrice che ho anche il numero del telaio per vedere cosa ha
. Prossimo step sensori anteriori e posteriori
. Devo solo istruire il tipo dove trovare centraline
e cablaggi, ma dovrei avere già la predisposizione
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 2 Settimane fa #60628
da Rebelion
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
La predisposizione c'è di sicuro e il connettore grande anteriore ne è la prova, non ho idea se ci siano già le centraline ...purtroppo nessuno è strato così pazzo da smontare la macchina e verificare
Tienici aggiorati
Tienici aggiorati
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 2 Settimane fa #60629
da Waltersmax72
effettivamente sono un pazzo sfegatato! Haaha ho smontato i sedili per verificare se avevo il cablaggio del sensore posteriore sx e in effetti non c'era
era presente solo il cablaggio del sensore anteriore che tra l'altro ho dovuto smontare la macchina per seguire il cablaggio del famoso verde arancio che è il Comune dei sensori.,,
il famoso connettore c12ab che non trovanlvo negli schemi
adesso funziona tutto ma ultimamente mi sta dando errore "calobratura non presente"
qua do avevo l'alfa li avevo calibrati io con multiecuscan ma con questa mi sa che mi tocca in Ford per la calibrazione perché ne forscan ne delphi c'è la possibilità di calibrare i fari
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 2 Settimane fa #60634
da Rebelion
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
In effeti si perchè non vorrei che li leggesse come se vesse le sopsensioni adattive o gli amnmortizzatori autolivellanti dietro ...quindi ti conviene andare in ford per fare l'apprandimento in centralina
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 2 Settimane fa - 1 Anno 1 Settimana fa #60638
da Waltersmax72
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Risposta da Waltersmax72 al topic Upgrade Impianto riginale xenon ford smax
[justify]No perché funzionavano
ed ho inserito la configurazione della Donatrice che non aveva le sospensioni autolovellanti. Comunque appena avrò tempo andrò in Ford e vi farò sapere su questo dilemma

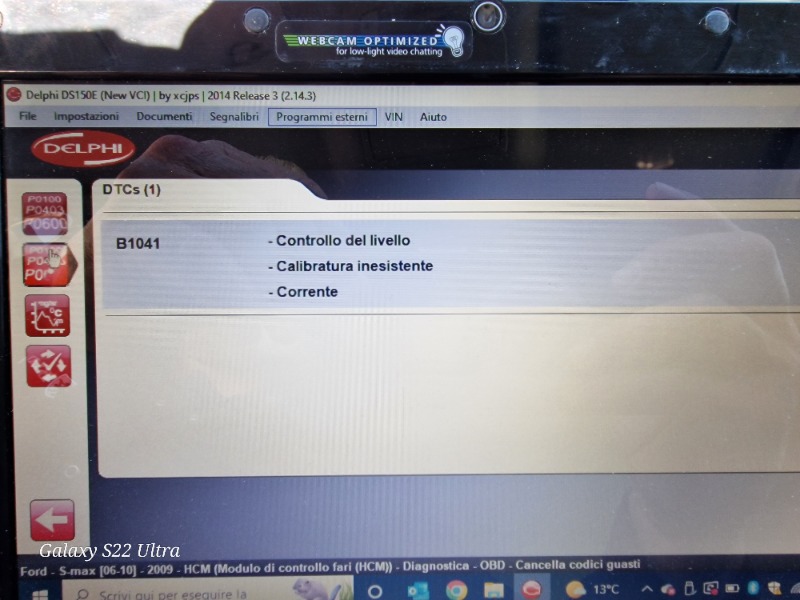

a dimenticavo mi da errore b1041 calibratura inesistente, controllo delovello, corrente. Quando avevo l'alfa 159 mi ricordo che non funzionavano lo stesso ed avevo eseguito la calobratura con fiat multiecuscan e da allora hanno funzionato. Ma con Ford non esiste questa funzione né su delphi né su forscan né su elmconfig
[/justify]
Ford S-Max Titanium 2007
2.0 TDCI 140 cv
cambio manuale
upgrade:
Cruise control DRL full led
Quadro Strumenti converse+
Fari bixenon adattativi.
Allegati:
Si prega Accedi o Crea un account a partecipare alla conversazione.
1 Anno 1 Settimana fa #60640
da Rebelion
Risposta da Rebelion al topic Upgrade Impianto riginale xenon ford smax
E no ...quì alzo le mani purtroppo non ho queste conoscenze ...perchè non ho mai visto questo tipo di errore ...attendo novità
Si prega Accedi o Crea un account a partecipare alla conversazione.
© 2024 S-MaxClubItalia
| Oggi è il compleanno di : |
|---|
|
|
|
