Smontaggio e sostituzione cuffia cambio
8 Anni 7 Mesi fa - 8 Anni 7 Mesi fa #3944
da Rebelion
Smontaggio e sostituzione cuffia cambio è stato creato da Rebelion
Come da titolo spero di esservi utile con l'illustrarvi come smontare e cambiare la cuffia cambio di una Max manuale, piu' o meno la procedura dovrebbe essere uguale anche per l'automatico , l'unica differenza è nel eliminare il pomello del cambio. ;)
Iniziamo:
1) una volta svitato il pomello cambio la cuffia del cambio si libera e basta tirarla delicatamente su . Con questa operazione può succedere che venga su anche la cornice cromata ,oppure lacornice rimanga agganciata e si stacchi solo la cuffia .

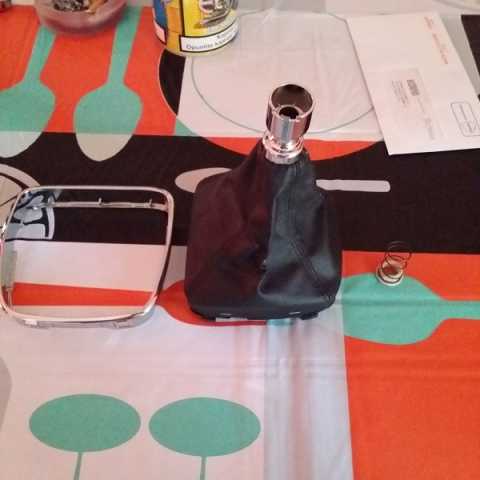

Nella prima e seconda foto la cuffia cambio completa e con cornice smontata (la cornice è fissata con 4 clip semplicissima da staccare

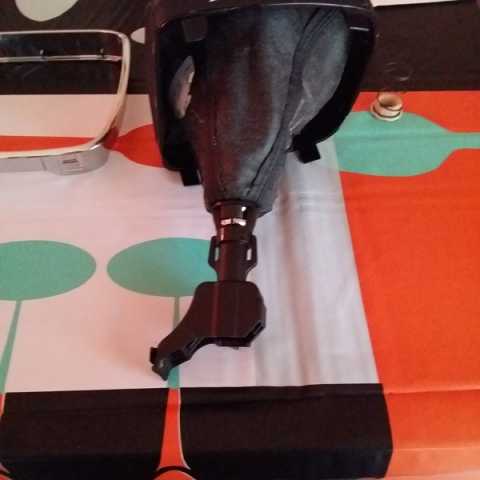

2) Avendo la cuffia tra le mani , rivoltatela in modo da rendere visibile il gancio che permette l'inserimento della retromarcia

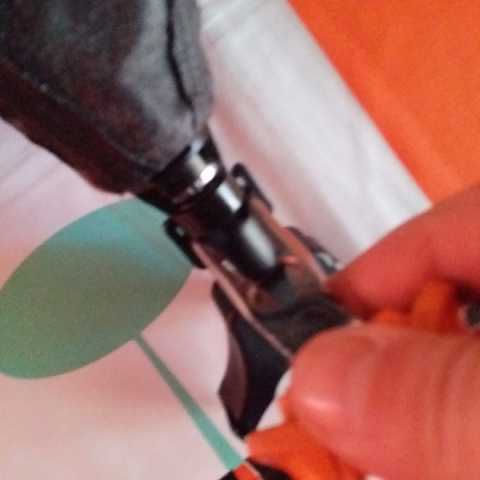

3) Il ganio per la retromarcia è agganciato alla cuffia tramite una clip a sgancio ,per sganciare le due parti ruotate il gancio (non ricordo se a Dx o Sx ,ma la rotazione è obbligata e leggerissima,quindi non forzate ..... se non gira da una parte provate dall'altra)

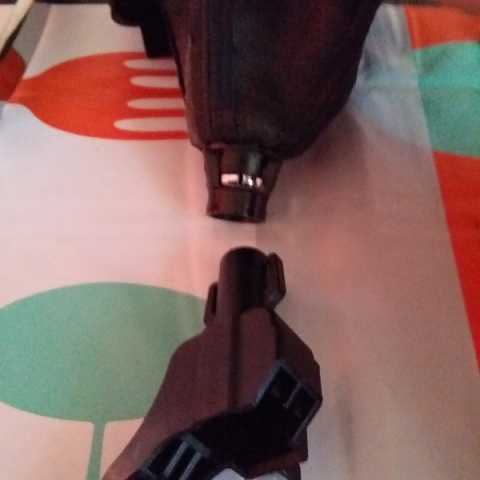

4) eccovi le due parti sganciate

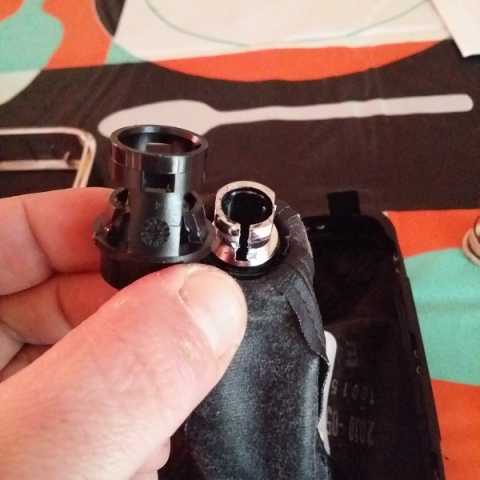

5) Una volta sganciato il gancio vi accorgerete che esiste un'altro fermo che serve sia a bloccare il gancio della retromarcia sia la pelle della cuffia contro l'anello cromato che utliziamo per attivare il gancio della retromarcia

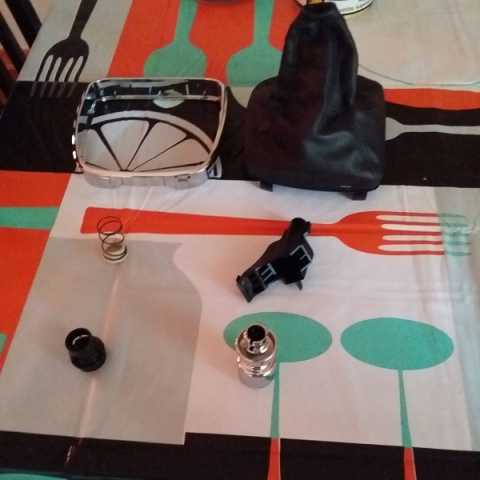

6) Ed eccovi le parti che compongono l'intera cuffia cambio
Iniziamo:
1) una volta svitato il pomello cambio la cuffia del cambio si libera e basta tirarla delicatamente su . Con questa operazione può succedere che venga su anche la cornice cromata ,oppure lacornice rimanga agganciata e si stacchi solo la cuffia .
Nella prima e seconda foto la cuffia cambio completa e con cornice smontata (la cornice è fissata con 4 clip semplicissima da staccare
2) Avendo la cuffia tra le mani , rivoltatela in modo da rendere visibile il gancio che permette l'inserimento della retromarcia
3) Il ganio per la retromarcia è agganciato alla cuffia tramite una clip a sgancio ,per sganciare le due parti ruotate il gancio (non ricordo se a Dx o Sx ,ma la rotazione è obbligata e leggerissima,quindi non forzate ..... se non gira da una parte provate dall'altra)
4) eccovi le due parti sganciate
5) Una volta sganciato il gancio vi accorgerete che esiste un'altro fermo che serve sia a bloccare il gancio della retromarcia sia la pelle della cuffia contro l'anello cromato che utliziamo per attivare il gancio della retromarcia
6) Ed eccovi le parti che compongono l'intera cuffia cambio
Si prega Accedi o Crea un account a partecipare alla conversazione.
8 Anni 7 Mesi fa #3983
da Riddle
..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!
La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014
Risposta da Riddle al topic Smontaggio e sostituzione cuffia cambio
Spettacolare!!
..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!
La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014
Si prega Accedi o Crea un account a partecipare alla conversazione.
8 Anni 5 Mesi fa #7365
da Marco78black
Risposta da Marco78black al topic Smontaggio e sostituzione cuffia cambio
Si prega Accedi o Crea un account a partecipare alla conversazione.
8 Anni 5 Mesi fa #7380
da Marco70
Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino
Risposta da Marco70 al topic Smontaggio e sostituzione cuffia cambio
Ma dico io.........
dopo tutto sto smontare...montare......
non potevi ledizzare.....il pomello.......
Va beh.... ottima spiegazione come sempre......
dopo tutto sto smontare...montare......
non potevi ledizzare.....il pomello....... Va beh.... ottima spiegazione come sempre......
Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino
Si prega Accedi o Crea un account a partecipare alla conversazione.
8 Anni 5 Mesi fa - 8 Anni 5 Mesi fa #7396
da Giangi76
Marco...non tutti se la sentono di rischiare a fare certi fori!!
*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno
www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Risposta da Giangi76 al topic Smontaggio e sostituzione cuffia cambio
Marco...non tutti se la sentono di rischiare a fare certi fori!!
*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno
www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Si prega Accedi o Crea un account a partecipare alla conversazione.
