Ciao ragazzi.
Ieri mi sono cimentato nel montare la telecamera posteriore al posto delle luci targa.
Appena installata mi accorgo di un piccolo problema..cioè nel cavo delle luci targa ho il 12v di continuo anche a quadro spento ...quindi attaccando la luce mi rimane accesa...e non solo se vado ad accendere i fari il led della Lucina della telecamera inizia a lampeggiare di brutto e aumenta di luminosità....qualcuno sa aiutarmi? Quale può essere il motivo

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa - 7 Anni 10 Mesi fa #21361 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

ciao Homone.....

per essere piu' chiaro dovresti allegare almeno il tipo di telecamera utilizzata :opss:

se ho ben capito comunque, dovresti avere quella che si inserisce al posto delle luci targa con le stesse integrate.....

Secondo me come collegamenti (che dovrebbero essere specificati) bisogna allacciare la luce targa al circuito delle
luci targa/posizione; mentre la telecamera va tassativamente collegata in parallelo alla lampadina P21W
(o T16W per le restyling), in modo da essere alimentata SOLO quando si inserisce la retromarcia :wink:

Tienici aggiornati

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Ultima Modifica 7 Anni 10 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21362 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

Homone... per confermare cio' che penso, guarda un po' cosa ho trovato in rete... :woohoo:

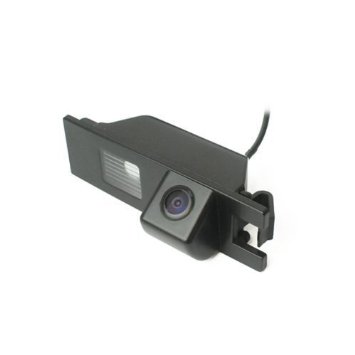

modello classico con innesto T10 a baionetta per le luci targa....

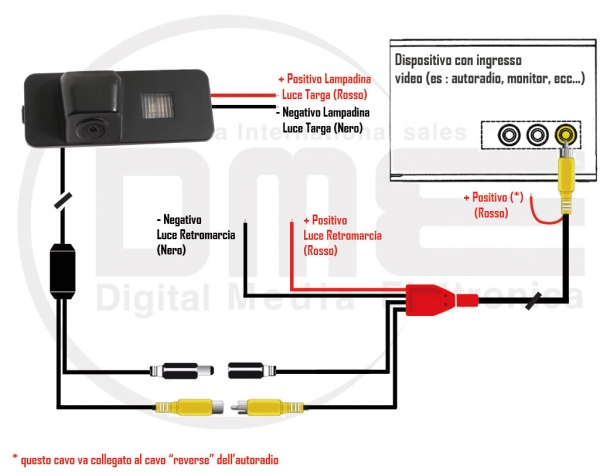

schema di collegamento per modello privo dell' innesto T10 a baionetta....

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #21365 da homone

Risposta da homone al topic camera posteriore luci targa

Allora il modello mio è questoGuardalo su eBay www.ebay.it/itm/322106352054

Ha i fili per allacciare la lampadina e i fili separati per allacciamento alla luce retromarcia...e fin qui tutto ok...io ho tagliato il portavoce vecchio della mia auto e. H collegato quello della telecamera che ha delle luci a led...il punto è che. Mi rimane sempre accesa anche a luci spente ..quando vado ad accendere le luci mi aumenta l'intensità e comincia a sfarfallare come un flash....non capisco più che altro xche rimane la luce accesa sempre anche con luce spente e quadro spento

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21366 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

Homone perdonami ma non riesco a seguirti...

andiamo per gradi.

1) Hai collegato l'alimentazione della telecamera in modo corretto, cioe' in parallelo alla luce retromarcia?

2) Suppongo che la luce del portatarga tu l'abbia collegata correttamente al posto di quella che c'era prima.
una prova che potresti fare e' scollegare quest'ultima e vedere come si comporta la telecamera.
Potrebbe essere guasto il circuitino interno di pilotaggio e rischi di "impazzire" cercando di capire cosa succede.

Tienici aggiornati :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21367 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

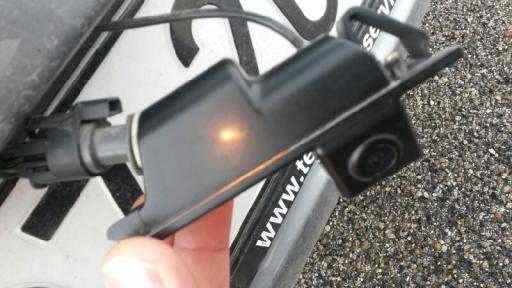

PS: il fatto che la lampada a led inclusa nel case della telecamera lampeggia una volta accesa il quadro,
potrebbe (quasi di sicuro) dipendere dal fatto che il LED in questione NON e' canbus :sorr:

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #21390 da homone

Risposta da homone al topic camera posteriore luci targa

Allora andando per gradi.
La telecamera funziona correttamente attaccata alla luce della retromarcia.
Cavo rca alla radio e funziona da Dio...
Il problema è proprio la luce integrata ...
Uno perché lampeggia con i fari accesi...2 perché rimane accesa anche con luci spente e quadro spento

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21391 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

homone ha scritto: Il problema è proprio la luce integrata ...
Uno perché lampeggia con i fari accesi...2 perché rimane accesa anche con luci spente e quadro spento

...se questo e' l'unico sintomo, allora probabilmente il led in questione NON e' canbus.

Prova a vedere se aggiungendo una resistenza di potenza da 4W in parallelo risolvi il problema :wink:

Facci sapere

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #21457 da homone

Risposta da homone al topic camera posteriore luci targa

Ciao giangi...ma la resistenza da quanto deve essere ....da quanto Ω non trovo il simbolo giusto degli ommmmmme hahaha

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21458 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

il simbolo e' giusto!!!

stai su 47 Ohm ....dovrebbe andar bene, tanto e' in parallelo e non influisce sulla resa luminosa;
quello che conta e' che funga da carico aggiuntivo :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #21478 da homone

Risposta da homone al topic camera posteriore luci targa

Appena ho fra le mani la resistenza provo....ma il motivo perché ho comunque il 12 volt a quadro spento e luci spente ...

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa - 7 Anni 10 Mesi fa #21479 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

il led ha caratteristiche di rendimento notevoli....con la tensione giusta chiaramente, basta una piccola corrente
per eccitarlo e fargli emettere fotoni....

Se non ha una resistenza di assorbimento minimo o un circuito di assorbimento per il ceck canbus, basta una bassissima
corrente "residua" nel circuito per farlo "brillare".
Probabilmente per circa 40min, nel circuito luci targa circola una minima corrente :wink:

.....la stessa presente nei
pozzetti o nelle plafoniere per circa 30min, anche dopo aver chiuso la macchina; prima che la GEM tagli la corrente

Ultima Modifica 7 Anni 10 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Magnum
Offline
Moderator
Edge Vignale 2.0 Tdci 240 cv Awd

Di più

7 Anni 10 Mesi fa #21489 da Magnum

Risposta da Magnum al topic camera posteriore luci targa

Pensa che mio suocero a casa sua,ha sostituito una alogena con una led del brico,ma essendo collegata a un variatore,rimane sempre con un minimo di luce......
Adesso rompe i m.rroni a me per togliere il variatore :mrgreen:

Magnum

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #21490 da homone

Risposta da homone al topic camera posteriore luci targa

mhhh non ci avevo pensato...grande..forse hai proprio ragione... :brav:

domani vedo di provvedere subito la resistenza....e vediamo se risolviamo il problema...
:opopop:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #21493 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

Tienici aggiornati :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

MICALI
Offline
Platinum Member

Di più

7 Anni 10 Mesi fa #21692 da MICALI

Risposta da MICALI al topic camera posteriore luci targa

come dice Giangi sicuramente risolvi con una resistenza , peccato che tu l'hai già comprata altrimenti ti consiglio questa www.ebay.it/itm/RETROCAMERA-PARCHEGGIO-MANIGLIA-CO...82044295054?hash=item41ab26678e:g:Hq4AAOSwLVZVkqve a maniglia per avere un' immagine più centrata e al posto delle luce normale potresti montare queste it.aliexpress.com/item/2x-18-SMD-LED-License-Plate...1603_3&btsid=16f783ad-c572-47c3-a65e-0becca4f06aco altro per avere una ottima luce....
facci sapere..

Francesco

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #22517 da homone

Risposta da homone al topic camera posteriore luci targa

Allora.
Dopo 2 settimane di moccoli sono arrivato al dunque.
allora montando la resistenza non ho risolto il problema...anzi prima ancora mi sono accorto che tutta la parte destra non funzionava piu le luci di posizione..
pensando di aver mandato in colto qualche filo ho sostituito le lampadine ed in effetti 2 erano bruciate. ma accendo i fari e non funziona niente di nuovo.
a quel punto prendo il coraggio a 4 mani :opopop:

e vado da un mio amico che ha un officina ford,,
gli dico cosa succede e lui mi fa.. hai attaccato male i fili.. :pcccc:

ed io gli dicevo non è possibile perchè la telecamera funziona solo quando metto la retromarcia perchè ho preso la corrente dalla luce retromarcia.
insomma mi smonta tutto il pannello posteriore...e alla fine non sò cosa avevo combinato ma avevo preso il negativo della retro e il positivo delle luci posizione...
un macello :wall:

tutta colpa mia.....anche se non abbiamo capito come poteva funzionare...ma insomma messo i cavi al posto giusto funziona tutto alla grande...telecamera e luce a led....e a questo punto credo che all interno del led ci sia la predisposizione per non dare errore...xche funziona tutto alla grande senza piu sfarfallio...
problema risolto...ma non per merito mio :mrgreen:

comunque grazie a tutti per il contributo :love:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

7 Anni 10 Mesi fa #22519 da Giangi76

Risposta da Giangi76 al topic camera posteriore luci targa

Bene! Sono contento che hai risolto e anche per il fatto che ci hai aggiornati una volta risolto il problema.....

.....anche se sinceramente non ho capito una cippa di quello che avevi combinato e soprattutto di come poteva funzionare
In quel modo anomalooooo :ahah:

L'importante e' aver risolto :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Marco70
Offline
Platinum Member
S Max 2000 TDCI 188 cv titanium

Di più

7 Anni 10 Mesi fa #22540 da Marco70

Risposta da Marco70 al topic camera posteriore luci targa

Bene che hai risolto, diamo merito anche.....che allora qualche meccanico di officine Ford efficente c'è :wink:

Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

homone
Autore della discussione
Offline
Junior Member

Di più

7 Anni 10 Mesi fa #22557 da homone

Risposta da homone al topic camera posteriore luci targa

vi dovessi dire come faceva a funzionare non lo so :ahah:

anche il meccanico me lo ha detto...anche perchè agli stessi fili avevo attaccato anche i sensori retromarcia.... :pcccc:

mah.....insomma per tutta una serie di coincidenze funzionava ma allo stesso tempo mandava in colto le luci di posizione....
oddio che casino che avevo fatto...
e comunque e un mio carissimo amico il meccanico. ci ha perso tempo perchè l'ho minacciato di morte :ahah:

però è in gamba davvero...
grazie di nuovo a tutti,
