Vano bracciolo - illuminazione riuscita by diebox

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 9 Mesi fa #842 da massimiliano.bruno07

Vano bracciolo - illuminazione riuscita by diebox è stato creato da massimiliano.bruno07

Descrizione:
ho inserito due barrette di plexi, una nel vano grande sotto al bracciolo, e una nella vaschetta superiore.
totale 4 led alta luminosità rossi collegati in serie con resistenza da mezzo watt dimensionata per far passare 15-18 mA

ho usato 2 tipi di integrazione per le due sedi:
vaschetta superiore -> barretta 10 mm tonda con rigature tipo "angel eye", nella zona posteriore ho schermato con carta riflettente adesiva

vaschetta inferiore -> barretta 10 quadrata con sabbiatura sulle sup a frontale e posteriore, nella zona posteriore ho fatto 5 cave tode per fare da "guidaluce", le due sup. laterali sono rimaste lucide e le ho schermate con carta riflettente
Il tutto fissato "a filo" con la sup interna del vano bracciolo.

La corrente la rubo dalla presa 12V all'interno del bracciolo, niente interruttori o pulsanti, il tutto si spegne dopo max 3 min....

a voi i commenti

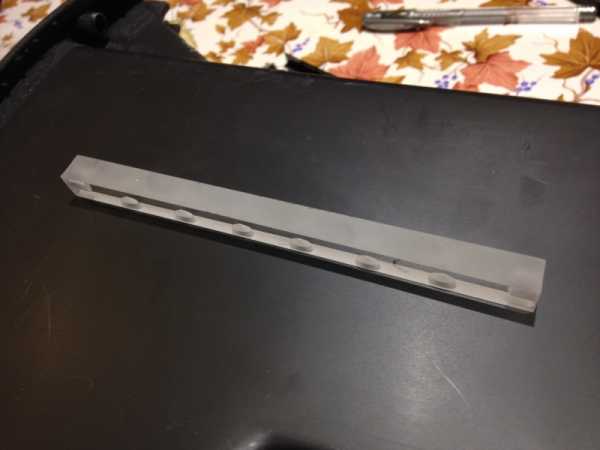

barretta zona inferiore

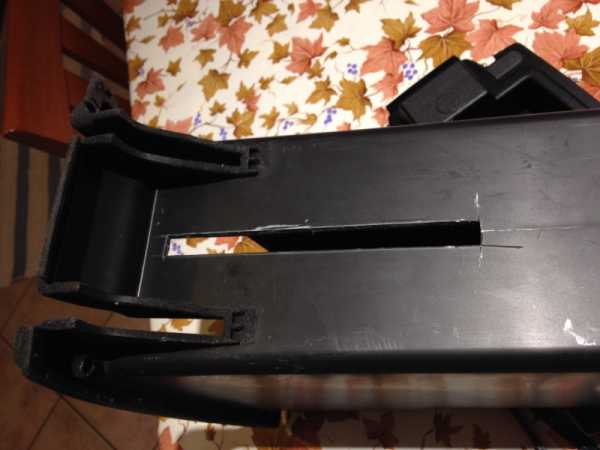

cava nel vano bracciolo

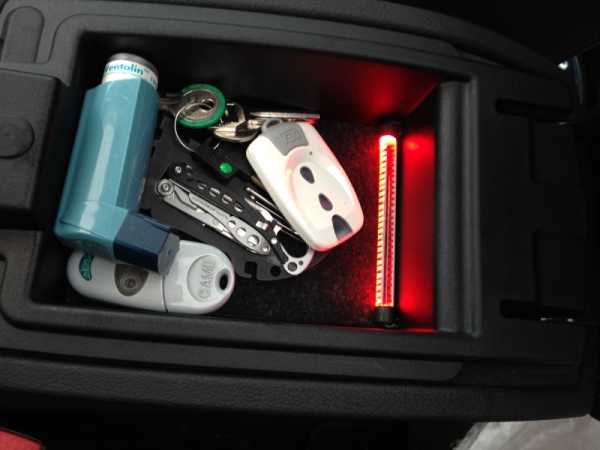

vaschetta superiore con guidaluce tondo

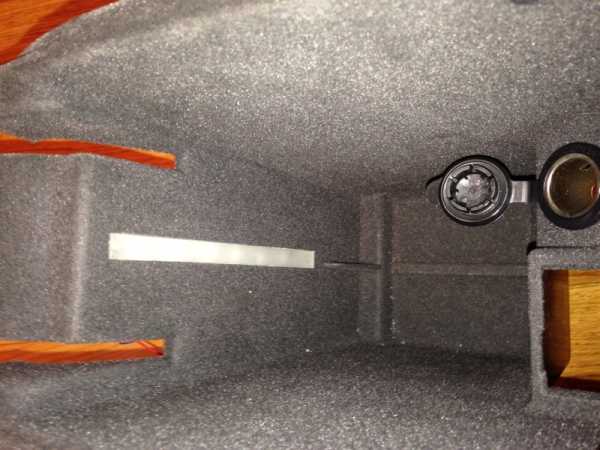

vaschetta inferiore con guidaluce sabbiato e montato "a filo"

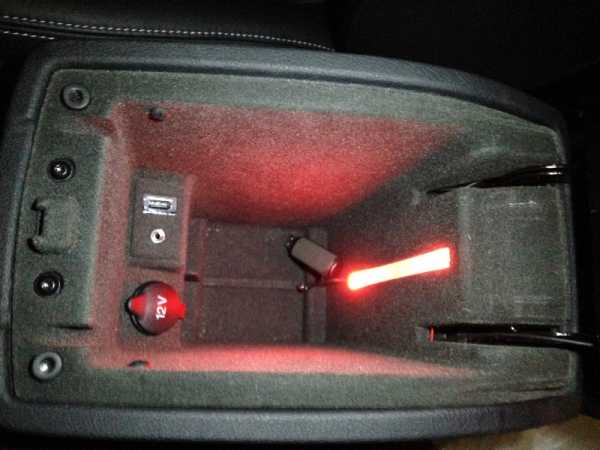

e luce sia!

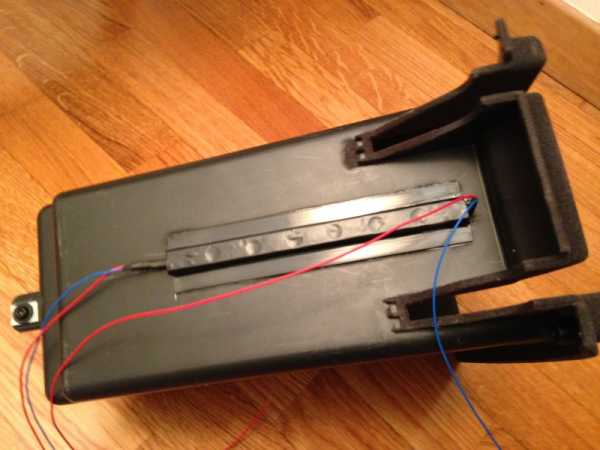

integrazione del guidaluce inferiore

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Marco70
Offline
Platinum Member
S Max 2000 TDCI 188 cv titanium

Di più

8 Anni 9 Mesi fa #844 da Marco70

Risposta da Marco70 al topic Vano bracciolo - illuminazione riuscita by diebox

Ottimo risultato. se la vaschetta superiore la schermi nei lati con l'adesivo riflettente farà più luce...... :)

Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa #4643 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

Bella lì max......... :-)

con una sana dose di invidia noto che hai fatto quel che piacerebbe fare a me............................... mettere nel vascone sotto al bracciolo presa 12v e attacchi usb/aux.................................
come hai fatto???piacerebbe farlo pure a me, nel cassetto portaoggetti sono scomodissssssssimi......................

grazie in anticipo....

Daniele

Si prega Accedi o Crea un account a partecipare alla conversazione.

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 6 Mesi fa #4645 da massimiliano.bruno07

Risposta da massimiliano.bruno07 al topic Vano bracciolo - illuminazione riuscita by diebox

Daniele no è un lavoro che ho fatto io...ma da utente del vecchio forum....come puoi vedere dalle foto nelle s-max 2011 è già predisposta la usb e la 12v nel vano oggetti...ma stai tranquillo che per i vecchi modelli come sulla mia che non ci sono farò un lavoro simile...poi farò un tutorial okkkk

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa #4649 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

BigDany, se guardi il mio post, il tutorial l'ho gia' fatto io ;-)

e ho messo pure l'iterruttore automatico
per accendere le luci solo quando apri il vano

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa #4703 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

chissà come mai avevo la certezza quasi assoluta ceh qualcuno c iavesse già messo mano :ahah:

vado a controllare...........................

grazie a tutti!!

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa #4707 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

Diegox che ha creato questo post e' stato infatti ispirato da me.... motivo per il quale ha specificato
"personale interpretazione"

Questo e' proprio il bello di condividere le nostre idee e le nostre modifiche... non c'e' limite alla
creativita' :woohoo:

....l'unico limite e' l'immaginazione!

Si prega Accedi o Crea un account a partecipare alla conversazione.

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 6 Mesi fa #4710 da massimiliano.bruno07

Risposta da massimiliano.bruno07 al topic Vano bracciolo - illuminazione riuscita by diebox

giustoooooo.... :opopop:

ma siccome io nel mio bracciolo non ho le usb e la 12v ....farò la modifica...sono in fase di progettazione....

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa #4712 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

...nemmeno io avevo la presa 12V nel mio bracciolo

Si prega Accedi o Crea un account a partecipare alla conversazione.

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 6 Mesi fa #4715 da massimiliano.bruno07

Risposta da massimiliano.bruno07 al topic Vano bracciolo - illuminazione riuscita by diebox

va be ma tu sei il primario di chirurgia estetica..e interna delle s-max.... :Ok:

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa - 8 Anni 6 Mesi fa #4727 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

Beh................

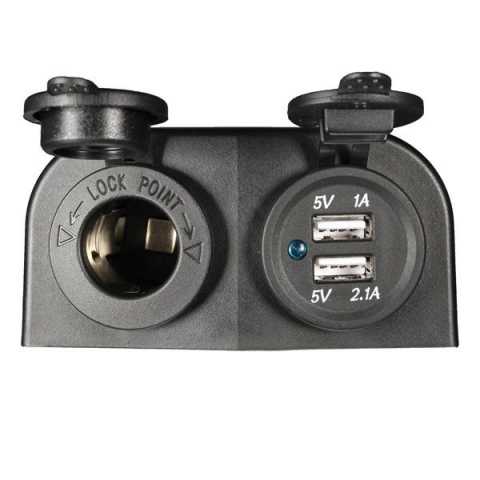

io pensavo anche di aggiungere oltre le prese all'interno, anche un paio di questi, all'esterno nella parte posteriore del bracciolo centrale, ad uso e consumo dei passeggeri.... che dite, se uso il 12v dell'accendisigari regge??

il più è capire come sistemare il cavo usb..................................................................................................

Ultima Modifica 8 Anni 6 Mesi fa da massimiliano.bruno07.

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa #4728 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

massimiliano.bruno07 ha scritto: .........ma stai tranquillo che per i vecchi modelli come sulla mia che non ci sono farò un lavoro simile...poi farò un tutorial okkkk

e noi siamo qua che aspettiamo........... :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa - 8 Anni 6 Mesi fa #4729 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

Reggere reggono, l'importante e' che dimensioni il fusibile a monte con l'eventuale carico complessivo!
Se la mia memoria non mi tradisce, il fusibile di serie ,a monte, e' di 10A ...quindi nessun problema se attacchi
ad esempio oltre ai led(assorbimento irrisorio) fino a 3 Tablet, uno per presa, che hanno un assorbimento fino a 2A
sul 12V ....arriveresti a circa 6/6,5 A ;-)

Se invece ci colleghi in contemporanea carichi maggiori (frigoriferi portatili o aspirapolveri 12V)
devi mettere in conto che in caso di assorbimento totale superiore al consentito il Fusibile puo' saltare.

...un po' come in casa se usi contemporaneamente climatizzatore, lavatrice, lavastoviglie e accendi pure il Phon!
devi sempre tener conto dell'assorbimento complessivo e dei limiti a tua disposizione

Ultima Modifica 8 Anni 6 Mesi fa da Giangi76.

Ringraziano per il messaggio: BigDan66

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa #4730 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

......e pazienta un attimino.... stavo scrivendo....... :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa #4731 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

grazie giangi...... penso che allora sia sufficiente.....

Ci devo attaccaer solo telefoni/tablet....... per un eventuale frigo c'è la presa nel bagagliaio :-)

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 6 Mesi fa - 8 Anni 6 Mesi fa #4732 da Giangi76

Risposta da Giangi76 al topic Vano bracciolo - illuminazione riuscita by diebox

E allora vai alla Grande! :Ok:

mi raccomando...quando hai fatto il lavoro posta tutto ;-)

Ps: io per la presa ausiliaria per i passeggeri posteriori ho gia' predisposto un frutto 12V accendisigari...
sara' uno dei prossimi lavori.
Se ti puo' essere di aiuto una volta rimosso il bracciolo e il vano hai uno spazio laterale sotto il vano.
Purtroppo al di sotto non c'e' spazio, a causa del posacenere :oops:

Se trovi un valido posto alternativo siamo tutte orecchie!
All'anteriore no problem... anche lateralmente al tunnel.... ma per i passeggeri posteriori lo spazio per
il fissaggio e' un po' sacrificato. Avevo preso in considerazione anche le plastiche laterali ai sedili :mrgreen:

Ultima Modifica 8 Anni 6 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

BigDan66
Offline
Premium Member
S-Max 2.0 TDci 140 CV Titanium, cambio automatico 6tronic, cerchi in lega 18", nero panther met., cruise control

Di più

8 Anni 6 Mesi fa - 8 Anni 6 Mesi fa #4733 da BigDan66

Risposta da BigDan66 al topic Vano bracciolo - illuminazione riuscita by diebox

andare vado, tranquillli :-)

. studierò dove mettere gli aggeggi.......
Per le foto sicuramente dovrete avere moooooooooooooooooooooooooooooooolta più pazienza di me.......... devo trovare il tempo necessario durante il quale la famigghia (consorte+3figli+gatto) non rompa le scatole..............

E non è cosa semplice........

Ultima Modifica 8 Anni 6 Mesi fa da BigDan66.

Si prega Accedi o Crea un account a partecipare alla conversazione.

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 6 Mesi fa #4736 da massimiliano.bruno07

Risposta da massimiliano.bruno07 al topic Vano bracciolo - illuminazione riuscita by diebox

allora per la presa 12v se la vuoi mettere esterna puoi fare un buco nel vano alle spalle...cioè di fronte hai passeggeri....solo che però potrebbe essere fastidioso...specie con i bambini che in macchina non stanno fermi...
