8 Anni 9 Mesi fa #342 da dellipri
Passare da TravelPilot NX ad autoradio 2 DIN e viceversa Descrizione: Lista componenti e codici relativi by Alcares è stato creato da dellipri
In seguito a domanda specifica dell'utente Pitagota, pubblico questa sintesi appresa in occasione della mia recente necessità di sostituire il TravelPilot NX con un'autoradio 2 DIN.

Il discorso è analogo, ovviamente con codici diversi, nel caso si dovesse eseguire il percorso inverso, ovvero montare un Travelpilot NX in luogo di un 2 DIN.


Come visibile dalle due foto sotto, al di là dei colori delle mascherine, i due sistemi presentano le seguenti macro-differenze:





1) l'autoradio in sè
2) nel caso del NX il modulo clima è in blocco con l'autoradio mentre nel caso del 2 DIN è un modulo separato con un display dedicato
3) la mascherina di contorno ha un foro diverso, proprio in conseguenza del punto 2)


C'è inoltre una quarta differenza non visibile finchè i sistemi non vengono smontati del tutto, ovvero:

4) la slitta che permette l'alloggiamento del sistema dentro il cruscotto.

Spesso capita (è capitato sia a me che all'utente Pitagota) che l'officina Ford non sappia bene che è possibile passare da un sistema all'altro e soprattutto non riesca a trovare i codici precisi per rendere possibile questo passaggio.

A questo link del forum è possibile trovare una versione del manuale di officina.
Manuale officina

Il manuale è organizzato in base alle varie parti dell'auto, per tipologia di parte di ricambio.
Utilizzando tale manuale è possibile risalire al codice del ricambio esatto.

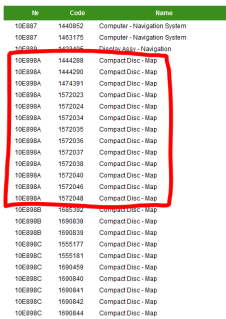

Da notare (foto sotto) che, in corrispondenza del medesimo numero ricambio (1° colonna), il manuale potrebbe riportare più di un codice articolo (2° colonna).

Questo dipende dal modello di auto e da altri dettagli.
Tuttavia, il concessionario è in possesso di una versione più "completa" del manuale in oggetto e, in base al nostro numero di telaio, è in grado di darci univocamente il codice da ordinare.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri Autore della discussione
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
8 Anni 9 Mesi fa #343 da dellipri
Risposta da dellipri al topic Passare da TravelPilot NX ad autoradio 2 DIN e viceversa Descrizione: Lista componenti e codici relativi by Alcares
Da Navi NX a autoradio 2 DIN.
Quanto vi serve è
1) l'autoradio 2 DIN in questione.
Alla pagina eucatparts.com/?action=cat_ford_part&s_id_part=1236766&s_id_model=118 oppure eucatparts.com/?action=cat_ford_part&s_id_part=1233827&s_id_model=118 le varie versioni di autoradio/navi ordinabili in Ford.
Ovviamente se avete scelto un aftermarket, il codice ce l'avete voi e qui non sarà presente.

2) Il modulo clima.
Numero ricambio:
- 19980A per il manuale
- 19980B per il bizona automatico

3) la mascherina specifica, sia per l'autoradio da voi scelta (ovale o quadrata) sia per il tipo di modulo clima di cui al punto 2), ovvero:
- 18498B: stereo quadrato/clima manuale
- 18498C: stereo quadrato/clima auto
- 18498E: stereo ovale/clima manuale
- 18498F: stereo ovale/clima auto

I codici sia del punto 2) che del punto 3) sono a questa pagina del manuale di officina: eucatparts.com/?action=cat_ford_part&s_id_part=1232892&s_id_model=118

4) la slitta.
A questa pagina eucatparts.com/?action=cat_ford_part&s_id_part=1236766&s_id_model=118 trovate le varie slitte.
La slitta per il 2 DIN è la 18888A.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri Autore della discussione
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
8 Anni 9 Mesi fa #344 da dellipri
Risposta da dellipri al topic Passare da TravelPilot NX ad autoradio 2 DIN e viceversa Descrizione: Lista componenti e codici relativi by Alcares
Da 2 DIN a Navi NX.
1) il Navi.
A questa pagina eucatparts.com/?action=cat_ford_part&s_id_part=1236766&s_id_model=118 trovate i vari navi.
l'NX è il codice 18K931D.

2) Il modulo clima non serve, essendo parte del NX.

3) la mascherina 18498D (sempre secondo questa pagina eucatparts.com/?action=cat_ford_part&s_id_part=1232892&s_id_model=118)

4) la slitta 18888b o 18888C a questa pagina eucatparts.com/?action=cat_ford_part&s_id_part=1236766&s_id_model=118



Spero sia utile e chiedo ai più esperti di farmi sapere di eventuali correzioni, aggiunte etc...

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 2 Mesi fa #37480 da Tomma1977
Risposta da Tomma1977 al topic Passare da TravelPilot NX ad autoradio 2 DIN e viceversa Descrizione: Lista componenti e codici relativi by Alcares
Salve a tutti sono ignorante in materia e volevo chiedere a voi che siete esperti se era possibile sostituire il Travelpilot nx con il sync 3.
Grazie in anticipo e se ho detto una cavolata scusatemi.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 2 Mesi fa #37484 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic Passare da TravelPilot NX ad autoradio 2 DIN e viceversa Descrizione: Lista componenti e codici relativi by Alcares
Tomma intanto se gentilmente passi a presentarti...cosi capiamo anche che max hai...
