file plafoniera centrale -upgrade riuscito by diegodox

Di più
5 Anni 4 Mesi fa #422 da massimiliano.bruno07
Non sto a dilingarmi sulla scarsità dei due led ambient rossi della plafoniera, e nemmeno dell'assenza di un'illuminazione decente del tunnel centrale...
Ho provveduto a migliorare la resa dei due ambient gia presenti e ho fatto una piccola aggiuta omaggiando anche l'allestmento "titanium"

prima fase:
eliminazione dei led originali rossi e sostituzione con due led "con le palle" comandati con 20 mA di corrente.

Per il risultato dovete andare sulla fiducia..... non ho le foto comparative... ma vi assicuro che adesso la leva del cambio è illuminata e la plafoniera ha un bellissimo effetto rosso.

Non ho aggiunto altri led in giro x la plafoniera perchè l'auto mi piace sobria... lo stile cockpit Boing777 non mi piace...

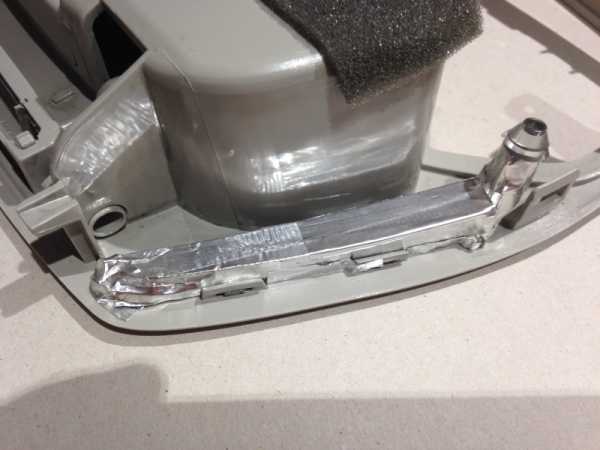

questo è un dettaglio del guidaluce... l'ho impacchettato nel nastro di alluminio per evitare riflessioni (superfluo... ma gia che ero in ballo...)

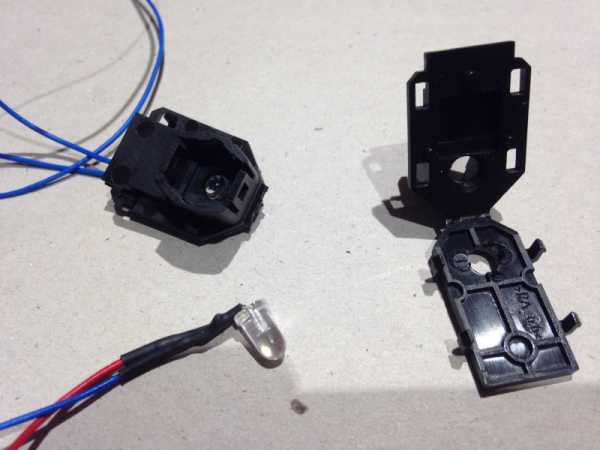

questi sono i led inseriti nei connettori originali... ho dovuto modificare i connettori facendo un foro in piu (i led sono piu altri dei classici smd...) ho sigillato il tutto con silicone nero e via!



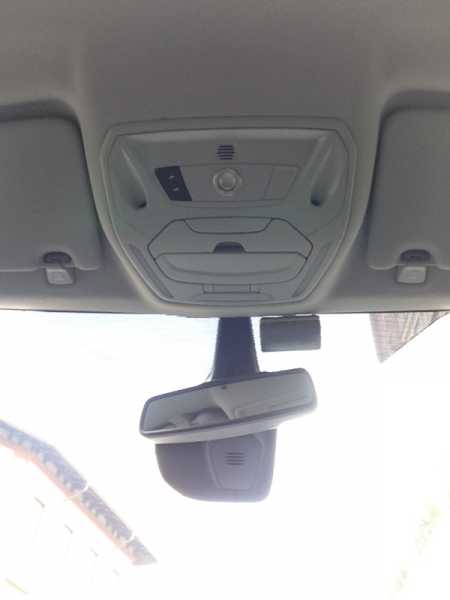

questo è il cablaggio originale, due led SMD montati su una piattina... ho riciclato il connettore all'impianto dell'auto e i due portalampada che si innestano sui guidaluce della plafoniera

Questo messaggio ha immagini allegate.
Accedi o registrati per visualizzarle.

Ringraziano per il messaggio: mojito

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
5 Anni 4 Mesi fa #423 da massimiliano.bruno07
Rispondi citando Modifica Cancella messaggio IP
Per migliorare l'illuminazione del tunnel centrale (oltre alle ambient rosse all'interno dei vani braccioli) ho deciso di aggiungere un punto luce comandato (non collegato alle luci di cortesia) da accendere al bisogno.

Dato che l'ntegrazione volevo farla in modo "originale" sono partito da lontano....

Ho tornito una bussola in titanio (almeno quel Titanium nell'allestimento ha ragion d'essere) in modo che riprenda per forma la cornice del pulsante di accensione..

Questo spot verrà acecso SOLO all'occorrenza e quindi ho messo in parallelo la lampadina delle alette parasole e l'alimentazione di questo spot....

Non amo le macchine troppo luminose all'apertura delle portiere... quindi mi sono evitato la menata di portarmi il cavo delle luci di cortesia fino alla plafoniera

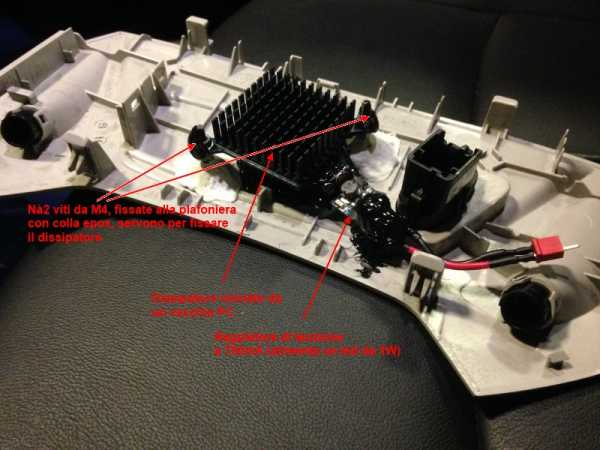

parte elettronica + dissipazione, ho usato un led da 1W e un controller da 350mA, lasciando il ttto acceso per 30 minuti ho rilevato una temperatura di 40°C max... direi ottimo

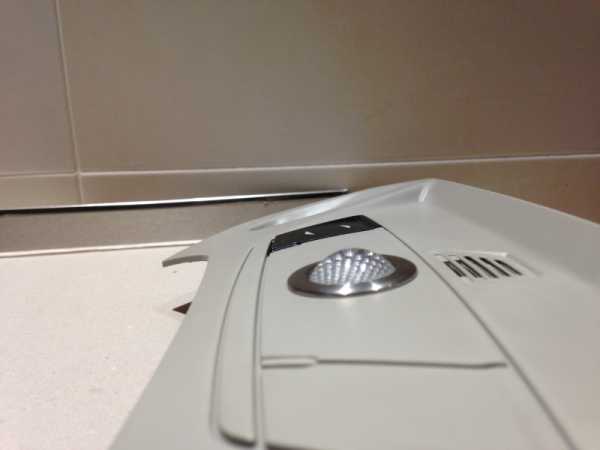

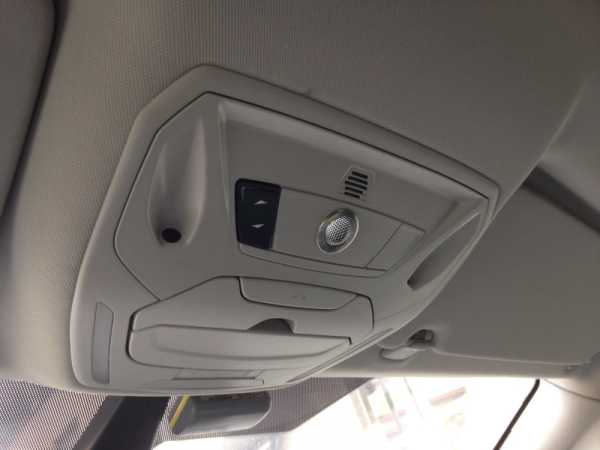

plafoniera con faretto artigianale



faretto visto da dietro, per fissare la lente ho costruito una seconda bussola di titanio che si infila perfettamente nella prima... in questo modo se volessi cambiare la lente si smonta il tutto in 5 minuti...

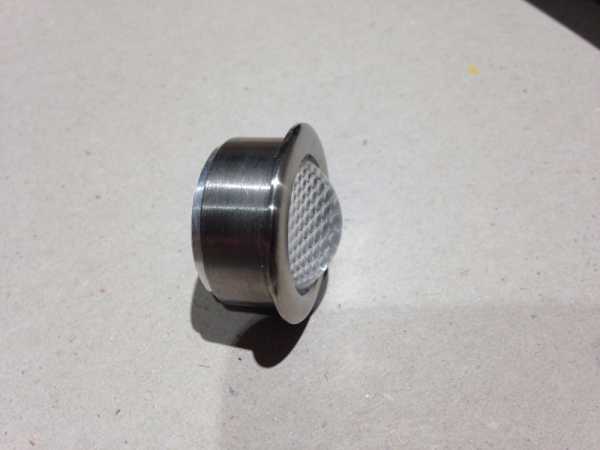

faretto visto di lato... ho utilizzato una lente convessa che distribuisce la luce a 60°

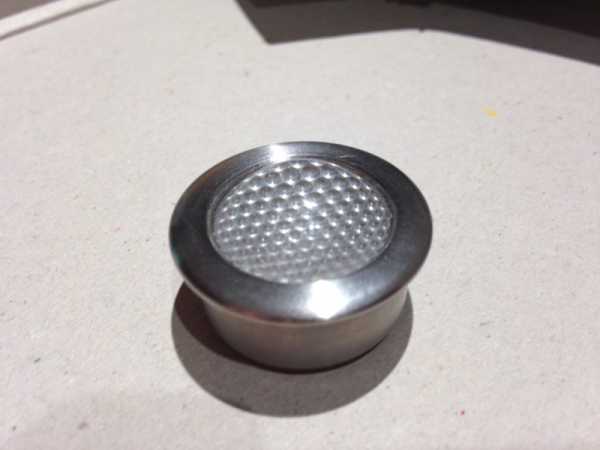

faretto assemblato, bussola in titanio + lente, la distanza in cui verrà posizionato il led è studiata per ottimizzare la diffusione della luce (da datasheet dovrei ottenere un facio pari a 60°)

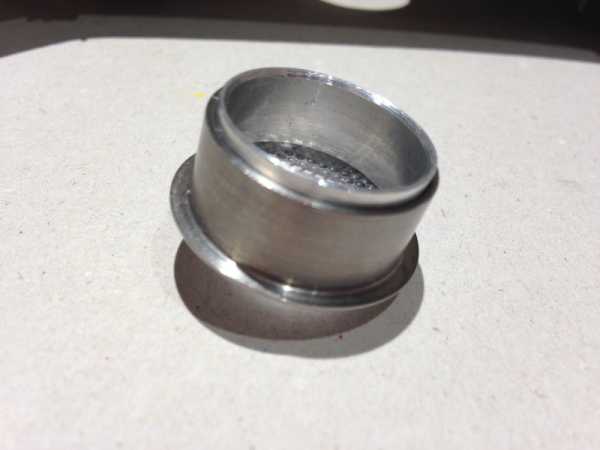

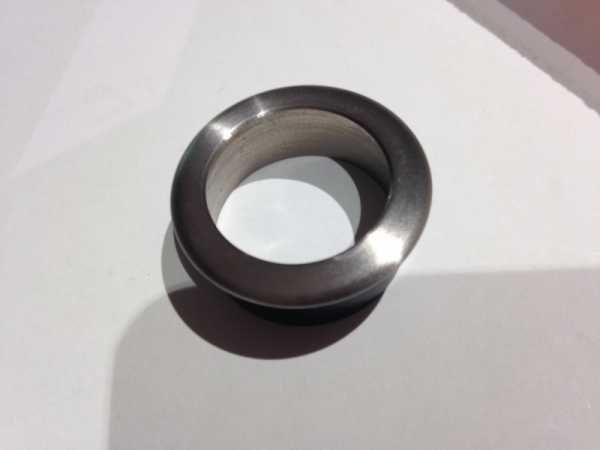

bussola, con battuta esterna per appoggiarsi alla plafoniera e sede interna per aloggiare la lente

Questo messaggio ha immagini allegate.
Accedi o registrati per visualizzarle.

Ringraziano per il messaggio: mojito

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
5 Anni 4 Mesi fa - 5 Anni 4 Mesi fa #424 da massimiliano.bruno07

Marco70:Complimenti per l'inventiva e la realizazzione bravo, se riesci a fare anche una foto con faretto acceso..... Wink
_________________

massimiliano.bruno07:Spettacolo...complimenti....vediamolo con le luc accese..

Canvas:Ottimo lavoro! Mi piacerebbe vedere le foto con le ambient e il faretto accesi.

Rebelion:Minkia .... eccone un'altro ....... Mr. Green Mr. Green Mr. Green Mr. Green .......

Grande Diego ....... ottima realizzazione..... complimenti per la realizzazione e per il coraggio di apportare modifiche così importanti alla Nave ....... ben fatto continua così ...... penso proprio che ne vedremo delle belle ......

Mi aggiungo all'elenco di quelli che vorrebbero vedere il risultato di questo tuo upgrade Wink Mr. Green

Giangi:Bravo diego! Ben fatto Wink

Che led hai utilizzato?

750 milliampere cominciano ad essere una bella correntina

diegodox:grazie per i complimenti, domani sera farò un po di fotine... spero che la resa sia sufficiente per far capire il risultato....

X il led utilizzato ho sbagliato a scrivere... Il led è pilotato da 350mA... Quelli da 750 li avevo usati sulla mia vecchia Fiat coupe X rifare gli stop ... Sorry... Ho fatto confusione...

I led li ho presi da plexishop (assieme alla barra quadra usata nel vano bracciolo...) ma non sono soddisfatto del colore... Mi sapete dire dove acq online led decenti?

Ultima Modifica 5 Anni 4 Mesi fa da massimiliano.bruno07.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
5 Anni 4 Mesi fa #425 da massimiliano.bruno07

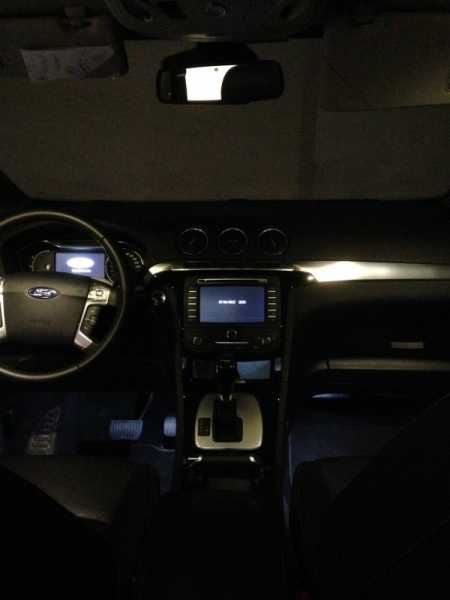

di seguito le foto al buio, è difficile comprendere la resa delle due illuminazioni, cmq per gli ambient rossi basta vedere la differenza con il pulsante della tendina... siamo su un'altro pianeta!
mentre lo spot illumina da dio il tunnel e il pozzetto, anche i sedili posteriori beneficiano... quindi soddisfattissimo!

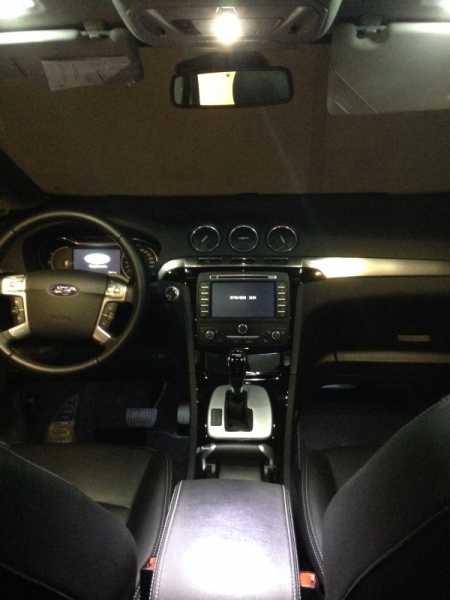

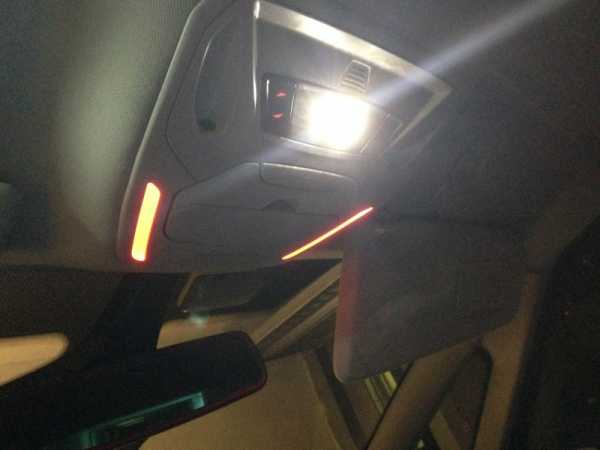

spot acceso + ambient rossi

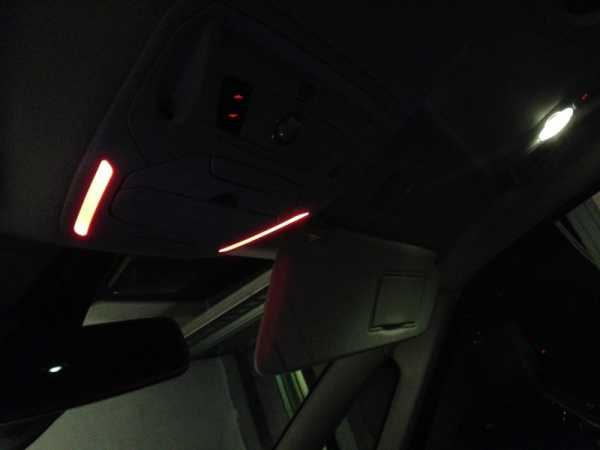

solo ambient rossi



spot spento



spot acceso



Giangi:
Bravo diego Wink

massimiliano.bruno07:
Anvediiii bravooo complimenti

Rebelion:
Az non è un faretto è una super nova ...... Diego ...... se lo facevi orientabile potevi usarlo come brandeggiante nelle ronde notturne Mr. Green

Gran bel lavoro Wink Mr. Green

Marco70:
Le ambient.....non sono più tali sono due lanciafiamme.... Mr. Green non sono troppo forti Exclamation Exclamation

il faretto prima di accenderlo .....consiglia agli occupanti di munirsi, di occhiali da sole..... Wink

diegodox:
naaaa non sono troppo forti.... è la resa delle foto fatte con l'iphone che amplifica la luminostià e stravolge il tutto....

a breve l'illuminazione portellone "a modo mio"

Questo messaggio ha immagini allegate.
