7 Anni 3 Settimane fa #38734 da JJONE
Risposta da JJONE al topic La Smax di Raudoraf
Grande Raff bella rifinitura :coolgun:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 3 Settimane fa #38774 da massimiliano.bruno07
Come dice Giorgio Mastrota

"COSA ASPETTI? ROVIDA TI ASPETTA!!!!!"

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40326 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
Eccomi!
Dopo un bel po' di tempo ho aggiunto un nuovo aggiornamento.....questo davvero indispensabile..... :yeah:

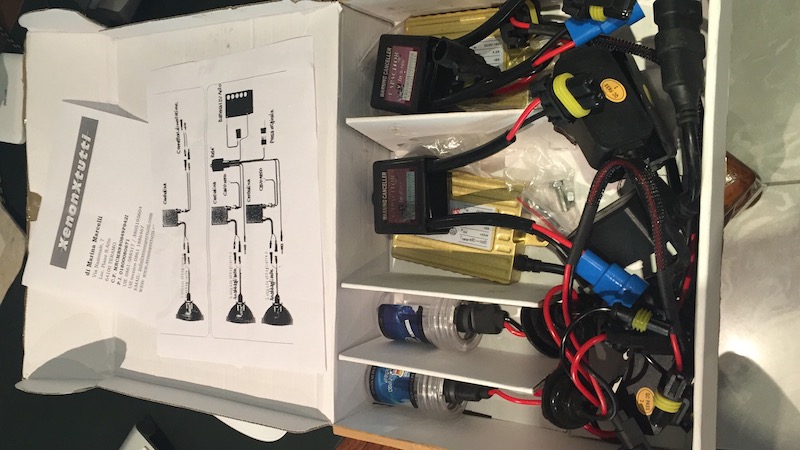

Kit xenon 55w con ballast can bus 3.0 della xenonpertutti, preso da un nostro fratello del forum che non lo ha mai montato perchè nel frattempo ha optato per dei fari bixeno trovati d'occasione......
Nello specifico, questo: www.xenonpertutti.com/it/kit-xenon-canbus/895-kit-xenon-55w-canbus-30.html

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40327 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
Poiché il kit comprende anche un ulteriore warning canceller, la quantità di "scatoline" e cavi da inserire sotto il faro è piuttosto notevole.... :sigh: :sigh: :sigh:

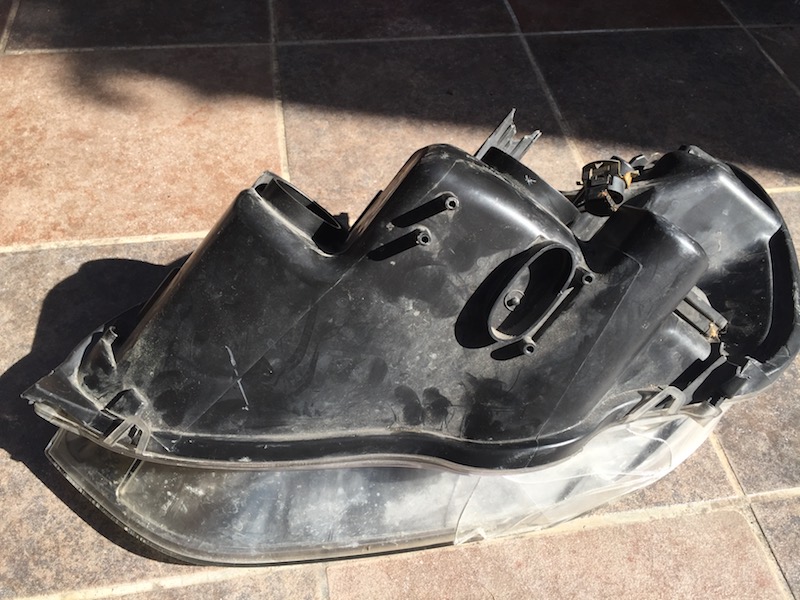

Per cui, per cercare di trovare una giusta posizione a tutto quel bailamme, ho pensato di sperimentare il posizionamento su un faro rotto di scorta che ho preso precedentemente insieme ai lenticolari :opopop:

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40328 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

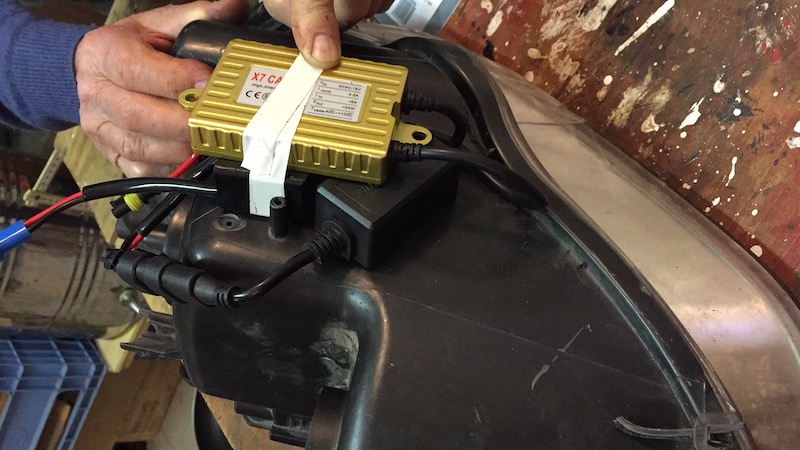

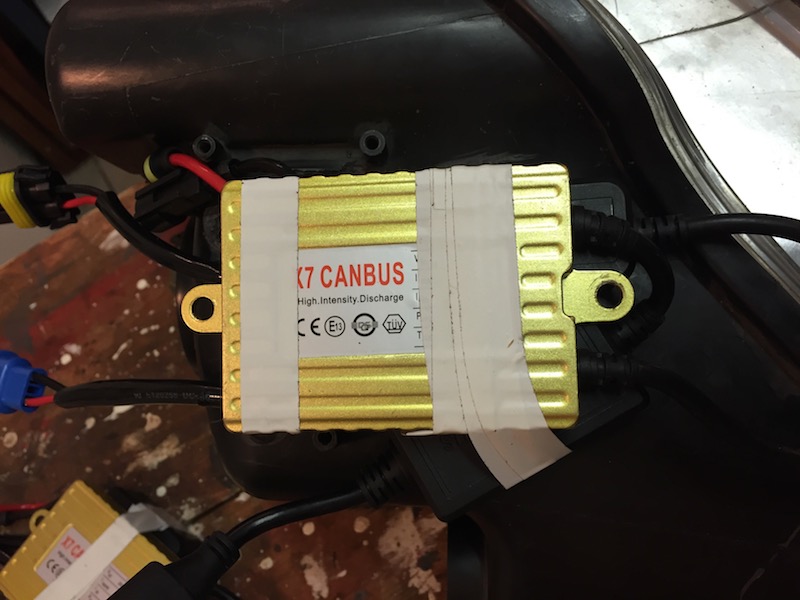

Chiedendo aiuto al mitico Killer, ho visto che spazio sotto il faro ce n'era a sufficienza per poter supporre di inserire la centralina sopra i due filtri affiancati, e fissare il tutto con una fascia sagomata da una lastra d'alluminio con spessore 0.5mm







Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40329 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

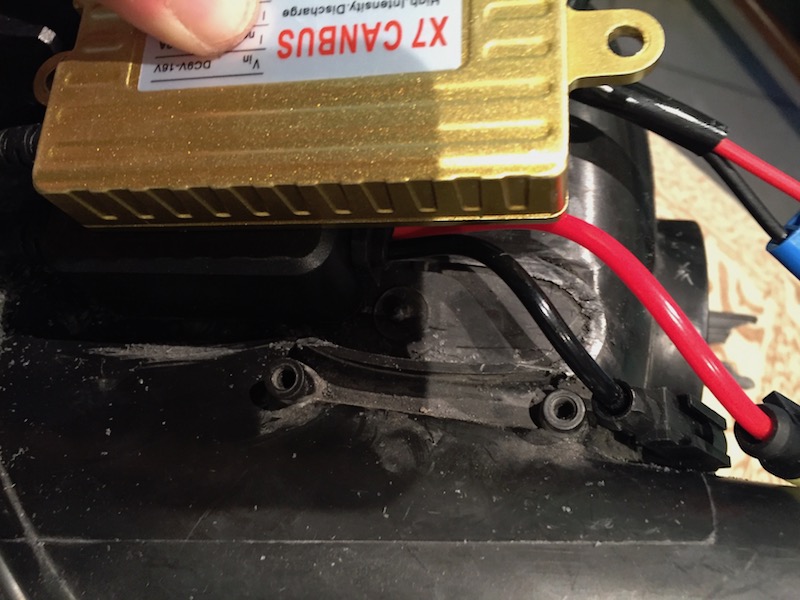

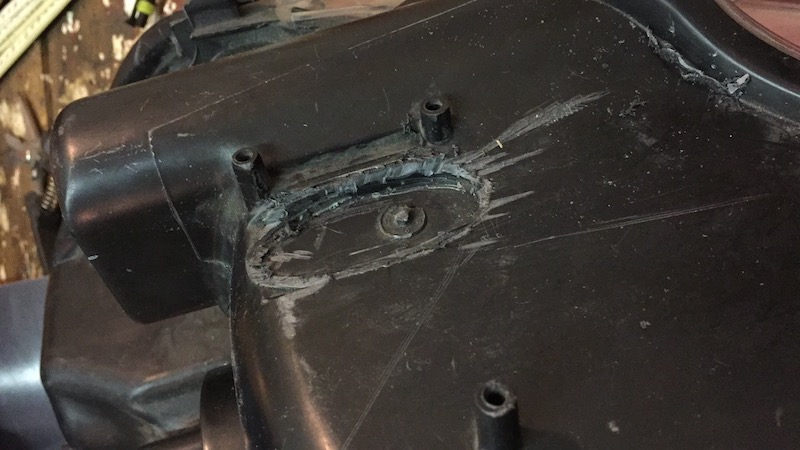

All'inizio avevo anche pensato che per fare in modo che i cavi girassero al meglio sotto il faro, fosse necessario far spazio tagliando quell'ellisse di plastica compresa tra i fori predisposti per fissare la centralina di serie.....

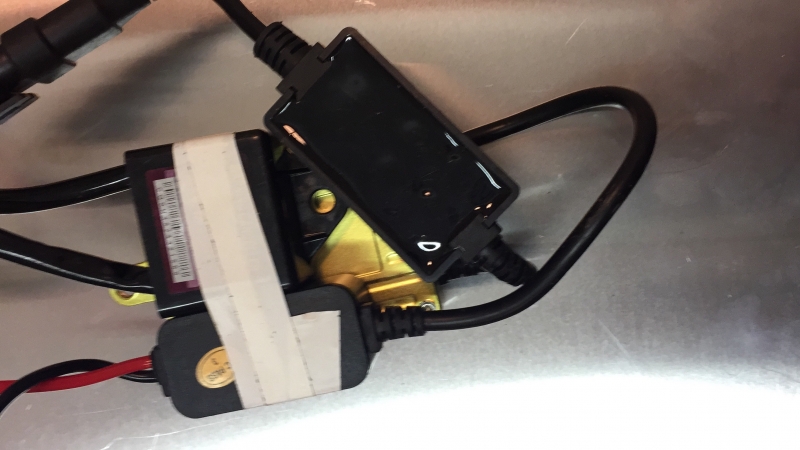

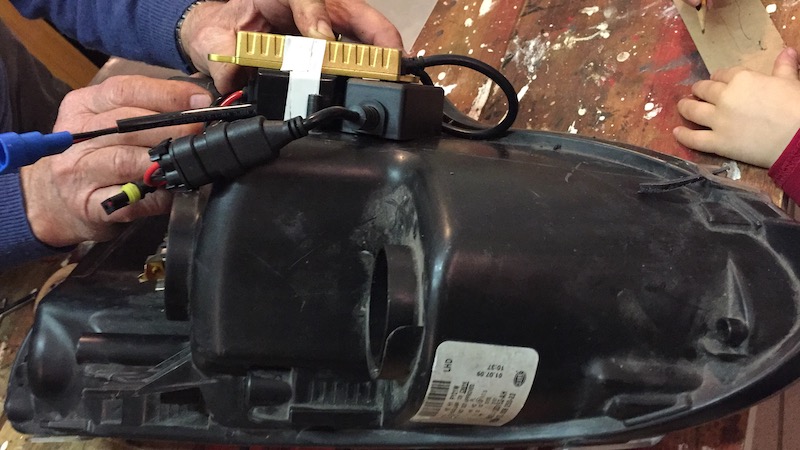

ma in realtà l'idea è stata subito abbandonata perchè non mi andava di "rovinare" il faro......per cui ho trovato un'altra combinazione tra le varie parti e l'ho fissata con del nastro isolante per vedere se posizionata sotto il faro occupasse lo spazio già predisposto per la centralina di serie....



Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa - 7 Anni 5 giorni fa #40330 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

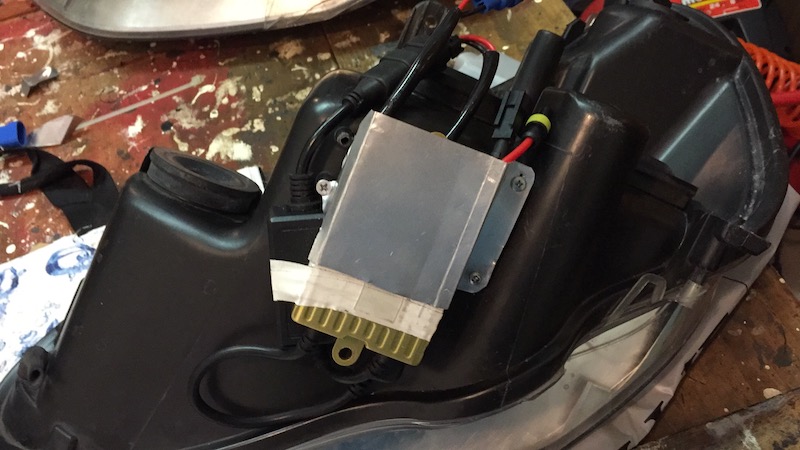

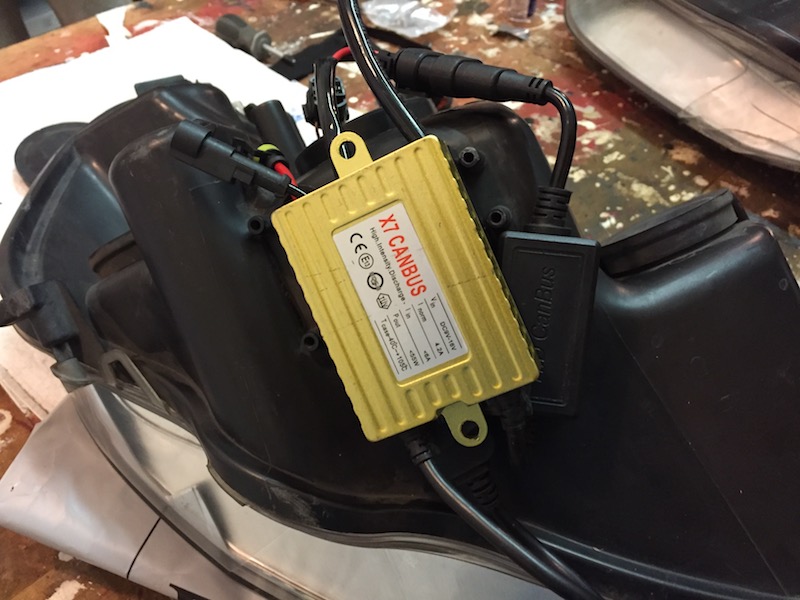

Alla fine, la lamierina d'alluminio a fissare il tutto....

Allegati:
Ultima Modifica 7 Anni 5 giorni fa da raudoraf.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40331 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
Bene, ora si lavora sul vero faro! :opopop:

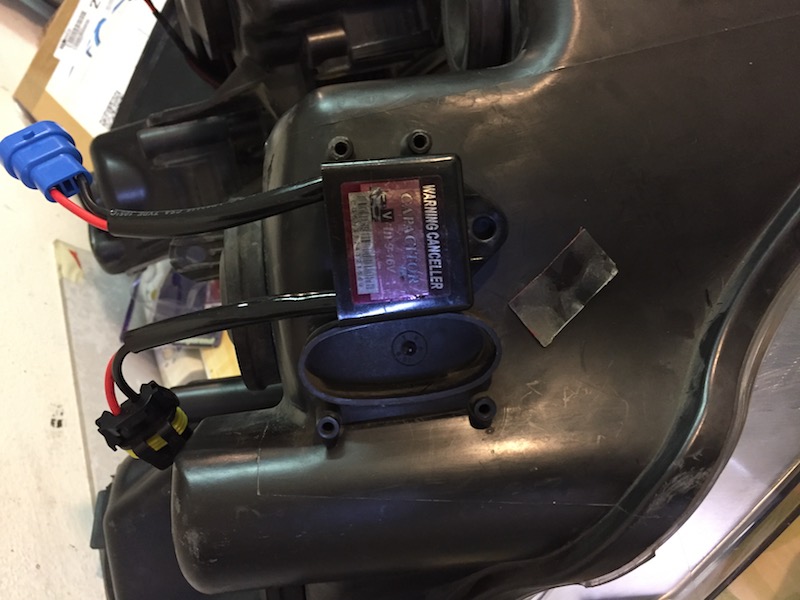

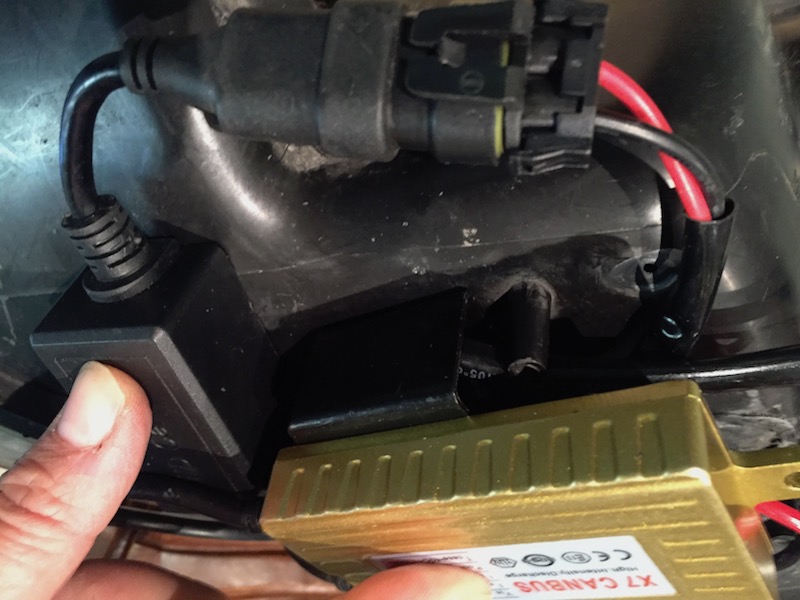

Come ho detto prima, senza tagliare nulla ho iniziato a sistemare i vari pezzi del circuito utilizzando un biadesivo:





IL tutto è stato fissato dalla lamierina d'alluminio già vista più sopra.....
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40332 da raudoraf
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 5 giorni fa #40333 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

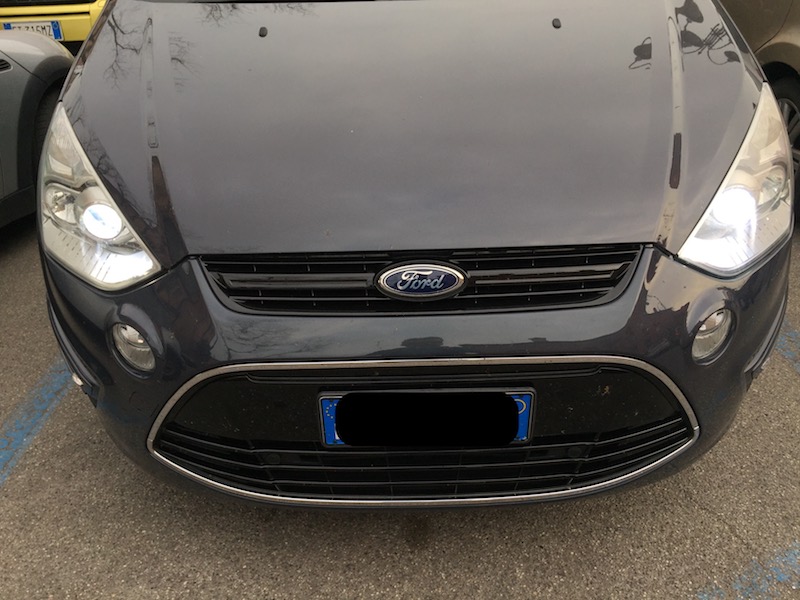

Per ora ho provato i fari solo con la luce del tramonto, ma che dire.....tutta un'altra cosa! Già le strisce bianche delle carreggiate si vedono molto meglio...immagino in una strada extraurbana che miglioramenti in termini di profondità del fascio e luminosità generale! :opopop:
Devo solo risolvere un piccolo difetto....credo di non aver fissato bene il bulbo all'interno del faro, perchè c'è un leggero sfarfallio che però smette a motore spento...sono quindi le vibrazioni del motore a causarlo....ma ci provo domani!
B) B) B)

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
7 Anni 5 giorni fa #40334 da dellipri
Risposta da dellipri al topic La Smax di Raudoraf
:brav: :brav: :brav: :brav:
Bel lavoro!!!

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 5 giorni fa #40370 da Magnum
Risposta da Magnum al topic La Smax di Raudoraf
Bravo Raf :brav: :brav: :brav:
Al di là dell'aspetto estetico c'è un miglioramento della sicurezza.

Magnum

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 4 giorni fa #40374 da massimiliano.bruno07
E bravo RAF...hai visto che era facile :brav:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 4 giorni fa - 7 Anni 4 giorni fa #40375 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

Magnum ha scritto: Bravo Raf :brav: :brav: :brav:
Al di là dell'aspetto estetico c'è un miglioramento della sicurezza.


Si Matteo...proprio per questo non ci ho pensato tanto per effettuare l'upgrade.....
Ho preso un po' di tempo solo perchè mi sarebbe piaciuto montare direttamente i nuovi led....ma a quanto pare, con questa tecnologia non si riesce ad ottenere gli stessi risultati dello xeno.....per lo meno non ancora.....
Ultima Modifica 7 Anni 4 giorni fa da raudoraf.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 4 giorni fa #40377 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
In ogni caso, sono riuscito con un po' di fatica a fissare bene i bulbi nella lente...il problema era che i supporti che servono per agganciare la lampada devono essere sagomati in modo diverso, perchè sennò si monta il bulbo con il filamento rivolto verso l'alto.....
Io ho semplicemente battuto con un martellino le alette che servono per costringere il bulbo nella posizione di "default".....in questo modo ho potuto girare la lampada nel verso giusto e bloccarla nella lente. Comunque il tutorial di Rebe spiega quest'ulteriore modifica.
Grazie a tutti quelli che ho disturbato per avere consulenze e rassicurazioni!
:tahnk: :tahnk: :tahnk:
