Come Promesso Eccovi una breve guida sull'installazione dei sensori originali su navi non provviste di serie di questo comodissimo optional :opopop:


Prerequisiti:

Per prima cosa bisogna controllare di avere già il cablaggio predisposto perchè altrimenti la cosa diventa troppo complicata :oops:

Cablaggio centralina

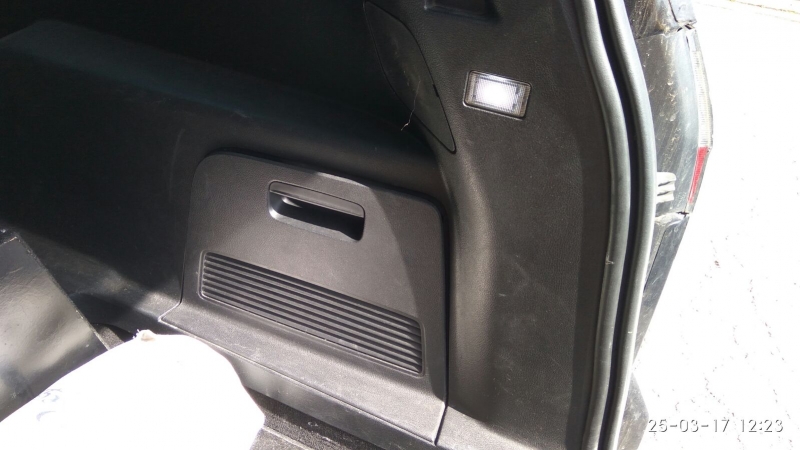

Nel cassetto posteriore baule lato passeggero...
Questo
Guardate verso l'alto appena sotto il finestrino.

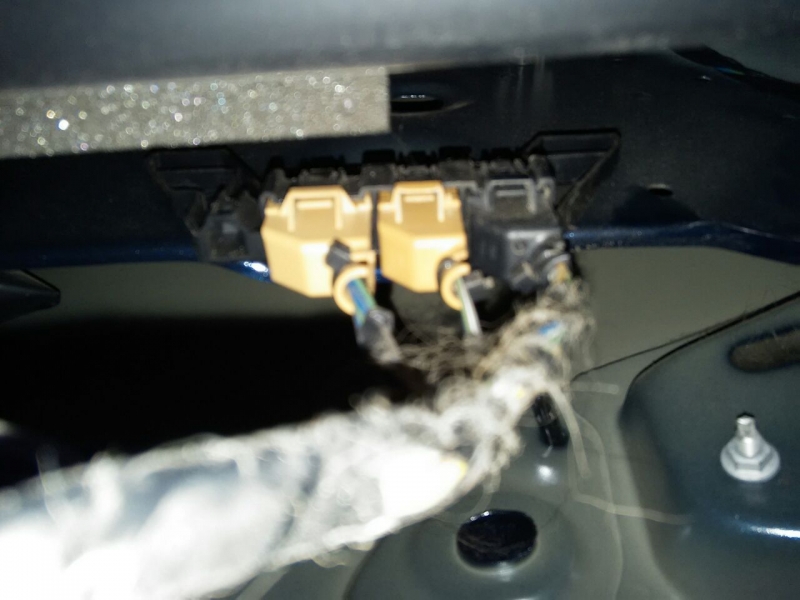

Dovreste trovare 3 connettori
due gialli e uno nero infilati in una mascherina di plastica nera
Cosi:


Se ci sono questi... praticamente potete procedere altrimenti vi conviene montare dei sensori aftermarket e lasciare perdere gli originali... Probabilmente è possibile comprare i cablaggi che vanno dalla gem alla centralina e ai connettori esterni dei sensori.. ma diventa veramente un impresa.. :sigh:

Se invece siete fortunelli come lo sono stato io.. passiamo a controllare gli altri due connettori che sicuramente avrete... :mrgreen:

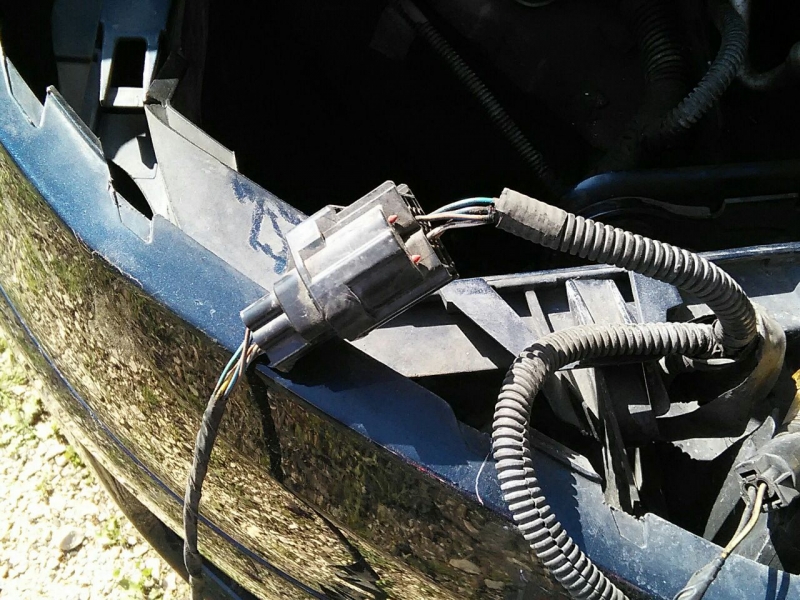

Connettore anteriore

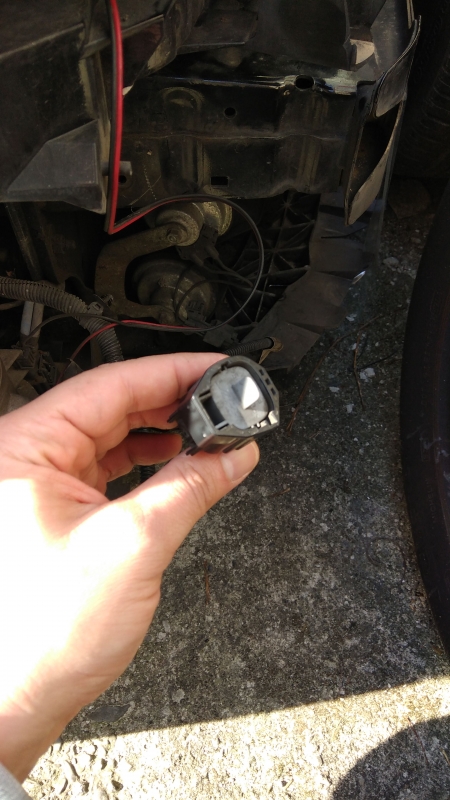

Smontate il fanale lato passeggero e guardate sotto la sua sede.. dovreste trovare questo connettore:

è fissato tramite un gancio alla carrozzeria e ha un tappo che dovrete poi togliere



Connettore Posteriore

Infilatevi sotto la nave o alzatela su un ponte :mrgreen: :mrgreen: :mrgreen: sul centro del posteriore sotto il pozzetto ci deve lo stesso connettore che abbiamo trovato davanti...

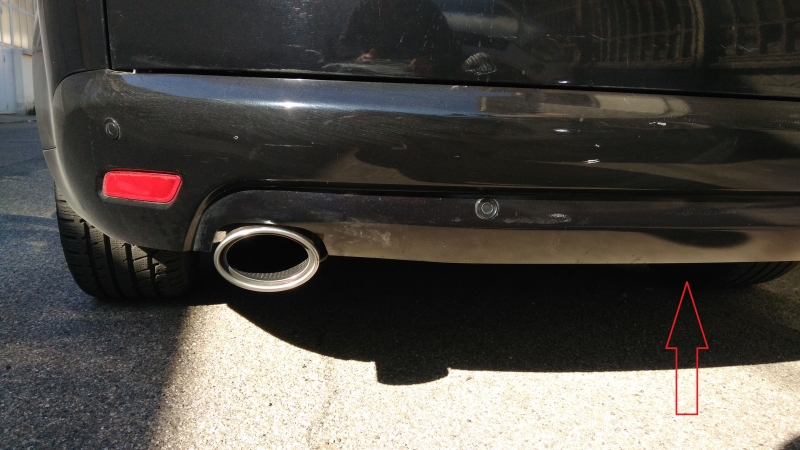

circa in questa posizione

piu precisamente, in questo punto e sempre attaccato con un gancetto...



Se avete tuttii i prerequisiti possiamo passare a fare la lista della spesa..... :mrgreen: :mrgreen: :mrgreen:

Questo messaggio ha immagini allegate.
Accedi o registrati per visualizzarle.

Ultima Modifica: 04/06/2017 13:24 da Ame79.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Ford S-max Panther Black 2.0 Tdci 170Cv 380 Nm Interni Pelle color Tabacco 7 Posti autoinstallati Culetto in tinta + Dpf /Egr /muffler remove Led Drl auto-Dimmerabili Tablet System Navigation Torque - Assetto Completo Bilstein B1
Di più
04/06/2017 13:19 - 12/06/2017 15:16 #45420 da Ame79
Lista della Spesa

Ecco cosa ci occorre..... B) B) B)
Centralina
Cavo Anteriore
Cavo Posteriore
6 supporti sensore
2 supporti sensore per griglia
4 sensori anteriore
4 sensori posteriori
2 cicalini o speaker
Tasto di attivazione/disattivazione sensori

In dettaglio..... :coolgun:

Centralina sensori originali. Vi consiglio di cercare su ebay o su Galamotors [url=http://https://www.galamotors.co.uk/]Galamotors[/url] perché comprarla in Ford è un suicidio :wall:

il codice che ho usato è il 8G92 15k866

Compatibilità Pre Restyling
6G92 15T850 ( no convers+ mod )
7G92 15t850
8G92 15k866

Compatibilità Restyling ( da verificare perché nessuno ancora si è cimentato )
8G92 15k866

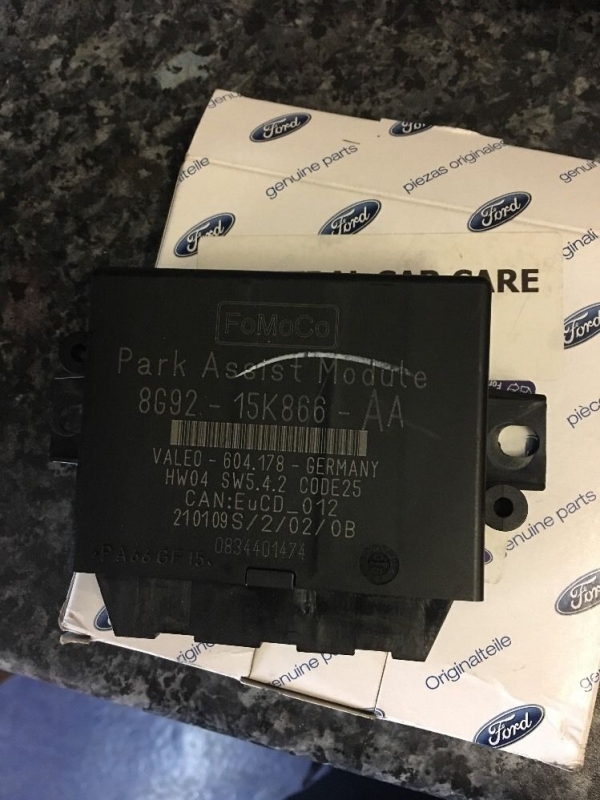

Eccola


Cavo Anteriore
Io l'ho preso usato e completo di sensori, si trova abbastanza facilmente su ebay scrivendo: FORD S-MAX PARKING SENSORS WIRING LOOM
Questo è Il codice per le pre-restyling 15K867 1507664
Questo è il codice per le restyling 15K867 1730932

Cavo Posteriore
Anche questo l'ho preso usato sulla Baya.. :mrgreen: stessa ricerca aggiungendo Front
Questo è il codice le pre-restyling 15B484 1469496
Questo è il codice per le restyling 15B484 1800946

Supporti sensore
Presi in Ford a 7€ l'uno :sigh:
Anteriori ( ne servono 2 )
Questo è il codice le pre-restyling 15K861B 1379258
Questo è il codice per le restyling 15K861B 1679788
Posteriori ( ne servono 4 )

Codice unico :cool: 15K861C 1379260

2 supporti sensore per griglia

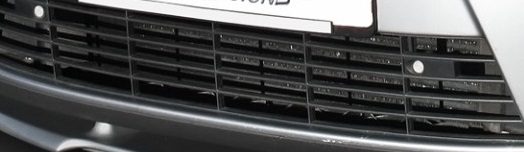

Sono i supporti per la griglia anteriore dove stanno 2 sensori anteriori chiaramente ne servono 2 sx e dx
Questo è il codice le pre-restyling destro 15K861D 1523769
Questo è il codice le pre-restyling sinistro 15K861D 1523771
Questo è il codice per le restyling sinistro 15K861D 1679776
Questo è il codice per le restyling destro 15K861D 1679778

4 sensori anteriore
Servono due sensori esterni e due interni..
Questo è il codice per le pre-restyling esterni 15K859B 1771950
Questo è il codice per le pre-restyling interni 15K859A 1765444
Questo è il codice per le restyling esterni 15K859A 1771950
Questo è il codice per le restyling interni 15K859A 1765253

4 sensori posteriori
Qui è semplice 4 sensori uguali...
Questo è il codice per le pre-restyling 15K859B 1765448
Questo è il codice per le restyling 15K859B 1765261
2 cicalini o speaker

Ne serve uno anteriore e uno posteriore...... :mrgreen:
Anteriore 15K864 4501599
Posteriore 15K864 1565735

Tasto di attivazione/disattivazione sensori
Nelle Pre restyling il tasto dell'esp è diviso con quello dei sensori e il codice è questo 2C418 1555661
Mentre nelle restyling il tasto è separato e il codice è questo 18K574B 1553772

Se avete tutto questo..... :mrgreen: :mrgreen: :mrgreen: :mrgreen: potete passare al montaggio :opopop: :opopop: :opopop:

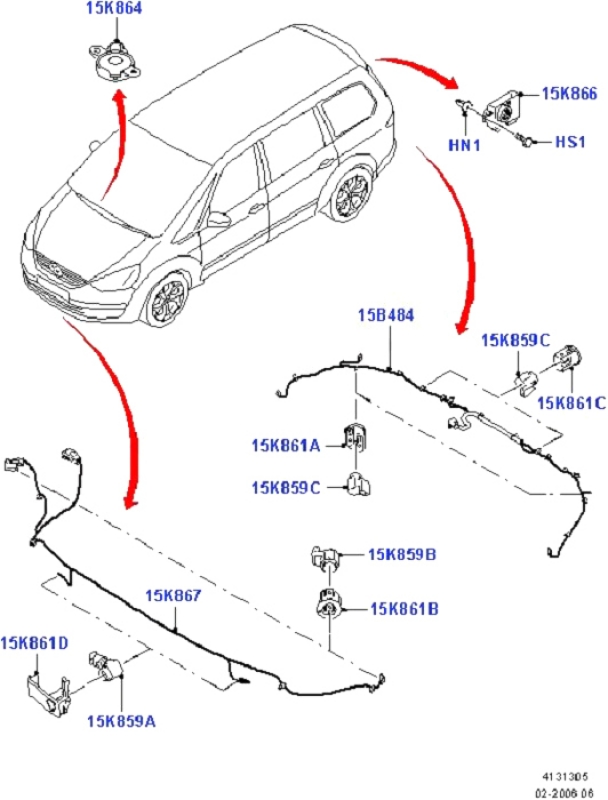

Schema riassuntivo...

Questo messaggio ha immagini allegate.
Accedi o registrati per visualizzarle.

Ultima Modifica: 12/06/2017 15:16 da Ame79.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Ford S-max Panther Black 2.0 Tdci 170Cv 380 Nm Interni Pelle color Tabacco 7 Posti autoinstallati Culetto in tinta + Dpf /Egr /muffler remove Led Drl auto-Dimmerabili Tablet System Navigation Torque - Assetto Completo Bilstein B1
Di più
04/06/2017 13:23 - 12/06/2017 15:56 #45421 da Ame79
Installazione

Per prima cosa vi consiglio di partire dal paraurti posteriore... è più semplice :cool:

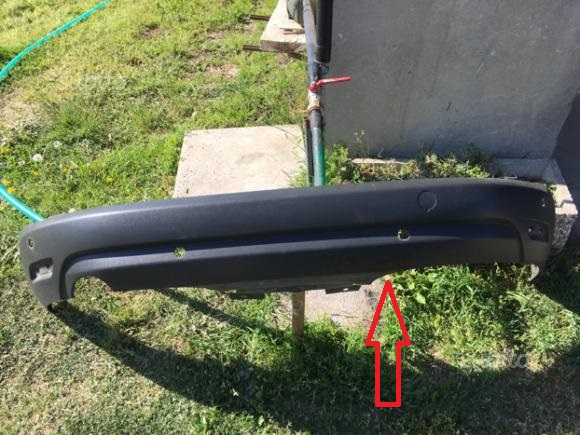

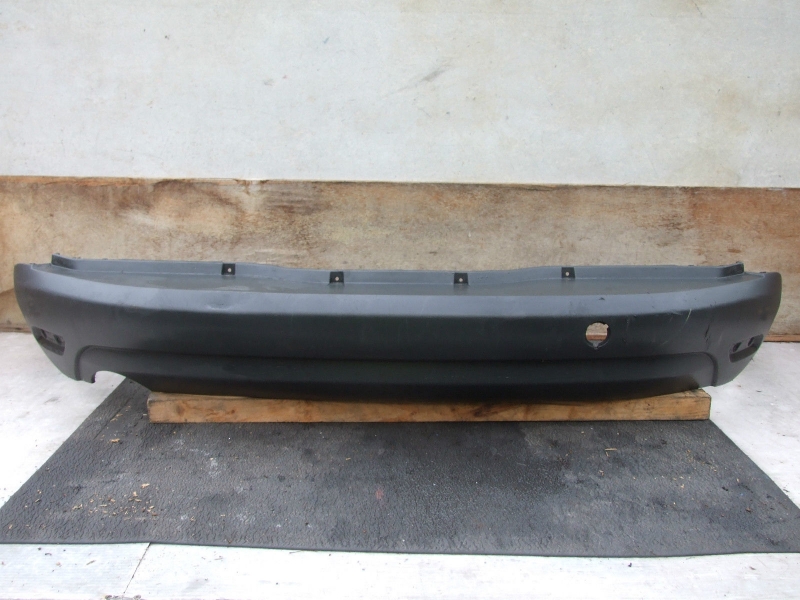

Smontatelo, ( è abbastanza facile ) e arrivate a questa condizione:




Nella parte interiore troverete i segni per effettuare i buchi per i 4 sensori... :mrgreen: :mrgreen: :mrgreen:

Attenzione i buchi devono avere degli scassi per incastrare il porta sensore... quindi oltre al classico buco cilindrico dovrete intagliare il posto per i fermi.... :wall: :wall:
Vediamo se riesco a farvi capire....
Questo è il porta sensore...

e questi ( piu o meno scuate la brutta foto ) i buchi che vanno fatti



Fatti i buchi incastrate i porta sensori e a loro volta i sensori... collegate il cablaggio e rimontate il paraurti.... :mrgreen: :mrgreen: :mrgreen: :mrgreen: Facile no? :cool: :cool: :cool:

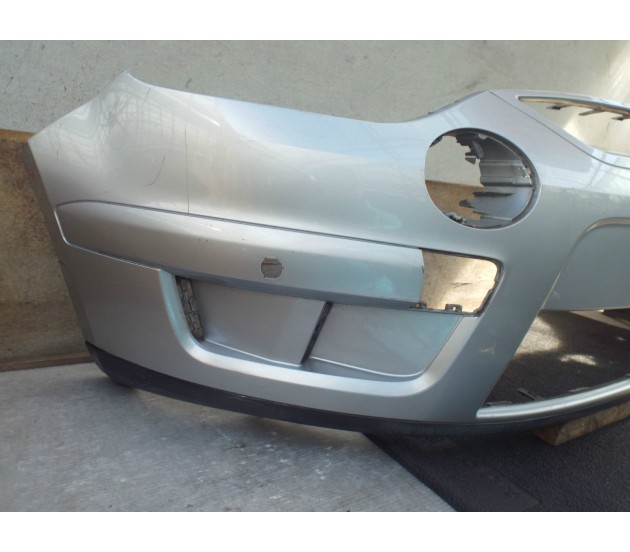

Ora passiamo all'anteriore....

Molto più complicato da smontare in quanto bisogna levare anche la protezione motore.... :sigh: :sigh: :sigh:
Comunque non impossibile.... :cool: :cool: :cool:

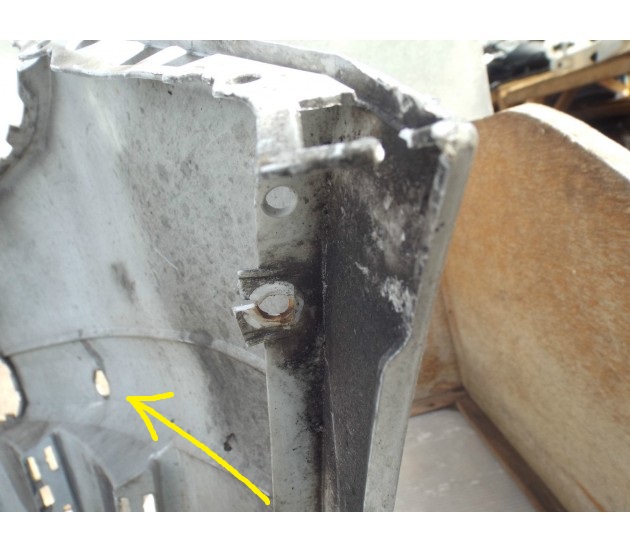

Sempre a paraurti smontato dall'interno troverete il posto per fare i buchi..... :coolgun:


qui da dietro....



Fatti i due buchi passate a inserire nella griglia i due porta sensori centrali...



Ora fissate il cablaggio all'interno del paraurti collegatelo allo spinotto famoso :mrgreen: e rimontate tutto..... :cool: :cool: :cool: :cool:

Questo messaggio ha immagini allegate.
Accedi o registrati per visualizzarle.

Ultima Modifica: 12/06/2017 15:56 da Ame79.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Ford S-max Panther Black 2.0 Tdci 170Cv 380 Nm Interni Pelle color Tabacco 7 Posti autoinstallati Culetto in tinta + Dpf /Egr /muffler remove Led Drl auto-Dimmerabili Tablet System Navigation Torque - Assetto Completo Bilstein B1
Di più
04/06/2017 13:25 #45422 da Ame79
Convers+ Mod
Ringraziano per il messaggio: macaneli

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
09/06/2017 23:10 #45927 da macaneli
ottimo Ame
Grazie

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Marco70
  • Avatar di Marco70
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • S Max 2000 TDCI 188 cv titanium
Di più
11/06/2017 23:11 #45989 da Marco70
:brav: :brav: :brav:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Riddle
  • Avatar di Riddle
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!
Di più
12/06/2017 11:34 #46018 da Riddle
WOW...grande Ame..che lavoro!

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
12/02/2018 16:55 #51917 da lucaong
Ciao a tutti, ho visto questa guida, ma manca dove vanno messi i cicalini sia anteriori che posteriori. Qualcuno lo sa? Grazie.


Inviato dal mio iPhone utilizzando Tapatalk

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Amministratore
  • Amministratore
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
12/02/2018 18:10 #51919 da Rebelion
Ciao Luca ... come si vede dallo schema (che è abbastanza intuitivo) il cicalio posteriore và posizionato all'interno del portaoggetti posteriore dx del portabagagli, mentre il cicalino anteriore va posizionato davanti lato dx sotto il cassetto portaoggetti:wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
12/02/2018 21:21 - 12/02/2018 21:25 #51922 da lucaong
Ok...sotto al cassetto portaoggetti (lato passeggero) c’è uno scomparto che scende, ma lì non vedo il cavo del cicalino. Solo connettori e fusibili. In che zona è di preciso?
Posteriore lato destro dove ho connesso la centralina in basso ci sono 2 connettori liberi...uno verde uno grigio e uno piccolo nero. Va connessa li oppure questa è la connessione per centralina gancio traino?

P.s. Ho il restyling come modello non so se cambia qualcosa

In Ford mi hanno detto che quello anteriore e sotto al volante....mah


Inviato dal mio iPhone utilizzando Tapatalk
Ultima Modifica: 12/02/2018 21:25 da lucaong.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Amministratore
  • Amministratore
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
12/02/2018 22:10 #51923 da Rebelion
vediamo se qualcuno riesce a darti una mano :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
12/03/2018 08:47 #52474 da lucaong
Eccomi qua, allora se a qualcuno può servire allego le foto di posizione dei cicalini.
Anteriore:
Va smontato il convers e va attaccata sotto al cruscotto.

Questa immagine è nascosta per gli ospiti.
Effettua il login o registrati per vederlo.






Inviato dal mio iPhone utilizzando Tapatalk

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
12/03/2018 14:18 #52481 da lucaong
Posteriore:
Si trova sul montante posteriore destro in Alto (lato centralina)

Questa immagine è nascosta per gli ospiti.
Effettua il login o registrati per vederlo.




Inviato dal mio iPhone utilizzando Tapatalk

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Amministratore
  • Amministratore
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
12/03/2018 19:40 #52494 da Rebelion
Ben fatto Luca ....grazie :cool: :brav:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
02/06/2018 13:10 #54427 da LionFX
Non sapendo nulla di questa cosa dei sensori mi sono fatto installare i sensori aftermarket in concessionaria ford. Ho controllato e ho i 3 connettori che sarebbero il prerequisito fondamentale. Mannaggia, potevo farmi installare il tutto in concessionaria!
Ma a questo punto, posso far installare solo quelli anteriori?

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Ford S-max Panther Black 2.0 Tdci 170Cv 380 Nm Interni Pelle color Tabacco 7 Posti autoinstallati Culetto in tinta + Dpf /Egr /muffler remove Led Drl auto-Dimmerabili Tablet System Navigation Torque - Assetto Completo Bilstein B1
Di più
04/06/2018 15:03 #54441 da Ame79
Ecco Cosa mi ero scordato...... i cicalini..... :ahah: :ahah: :ahah: :ahah: :ahah: :ahah:

MI spiace non averti aiutato e ti ringrazio per aver messo tu le foto della loro posizione :cool: :cool: :cool: :cool: :cool:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
26/11/2018 13:55 #55906 da fabbrori
io ho comprato tutti i pezzi, appena mi arrivano e li monto se funzionano a dovere mette altri codici ricambio!

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
30/11/2018 16:45 - 07/12/2018 20:41 #55939 da fabbrori

lucaong ha scritto: Eccomi qua, allora se a qualcuno può servire allego le foto di posizione dei cicalini.
Anteriore:
Va smontato il convers e va attaccata sotto al cruscotto.


non ho capito dove si trova esattamente!
Ultima Modifica: 07/12/2018 20:41 da Rebelion.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Amministratore
  • Amministratore
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
07/12/2018 20:45 #56036 da Rebelion
Bisogna smontare fisicamente il convers o il quadro camondi e posizionarlo alle spalle dello stesso :wink:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
08/12/2018 10:38 #56048 da fabbrori
sarebbe il quadro strumenti??? o il quadro dove sta lo stereo?
