8 Anni 9 Mesi fa #381 da massimiliano.bruno07

3° Stop sostituzione lampada by Rebelion è stato creato da massimiliano.bruno07

Oggi ho dovuto cambiare la lampada del 3° stop , visto che molti hanno chiesto lumi su come cambiare questa lampada , beccatevi il TUTORIAL Cool

Buon lavoro a tutti

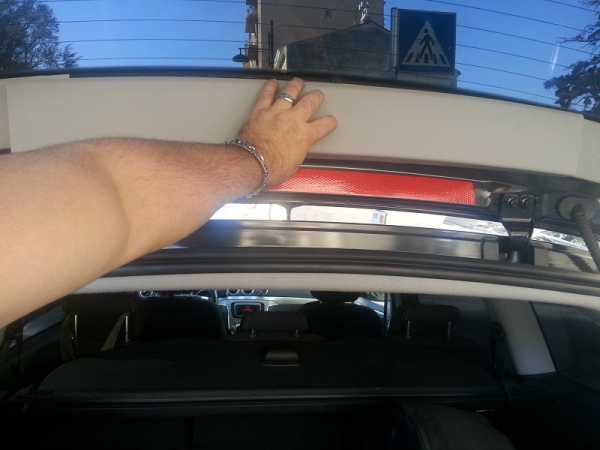

Questa è la parte alta e centrale del portellone , la plastica che mantengo è quella che con calma bisogna staccare

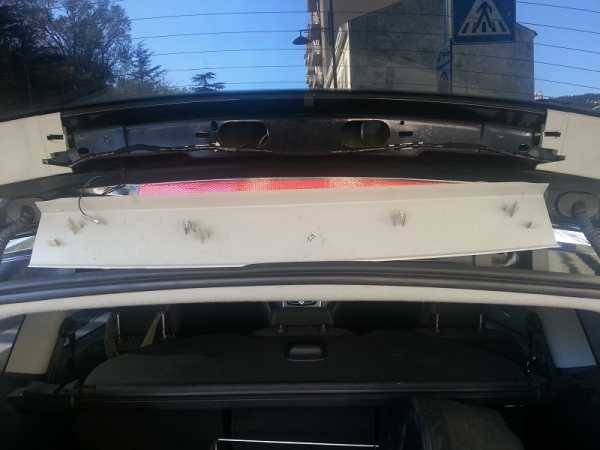

In foto si vede la plastica sganciata e la porzione di portellone nuda e cruda , gli agganci della plafoniera del 3° stop si trovano al centro dei due fori

Con un cacciavite sganciate i due fermi della plafoniera (in particolare nella foto quello sulla sx) una volta sganciati basta chiudere il portellone e sganciare dall'esterno la plafoniera

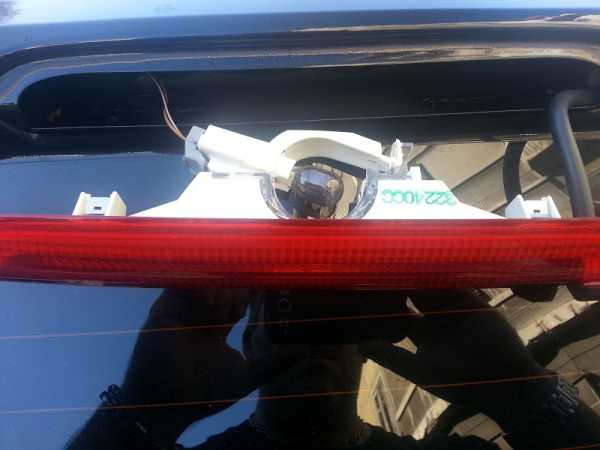

Questa è la plafoniera sganciata

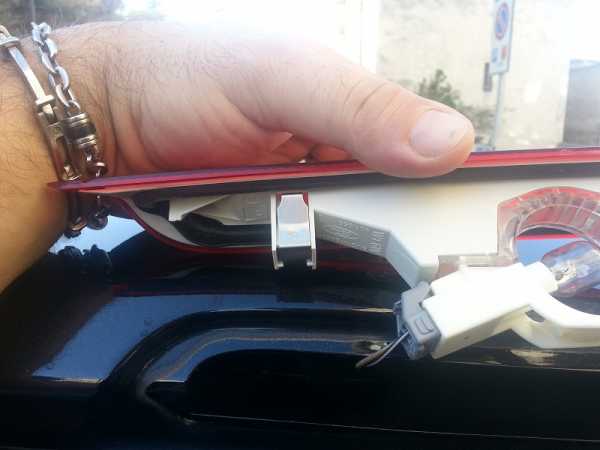

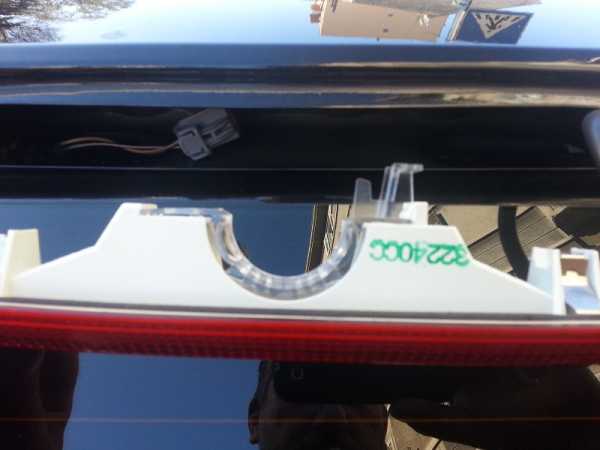

la plafoniera libera dall'aggancio elettrico, una volta liberata la plaffoniera potete tranquillamente armeggiare per levare la lampadina

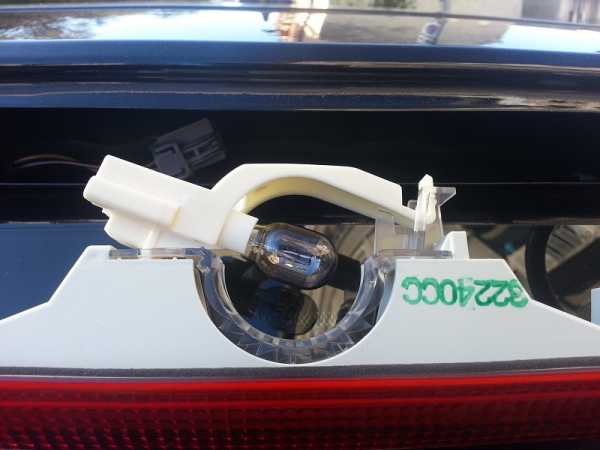

Giusto per non farci mancare niente vi smonto la plafoniera

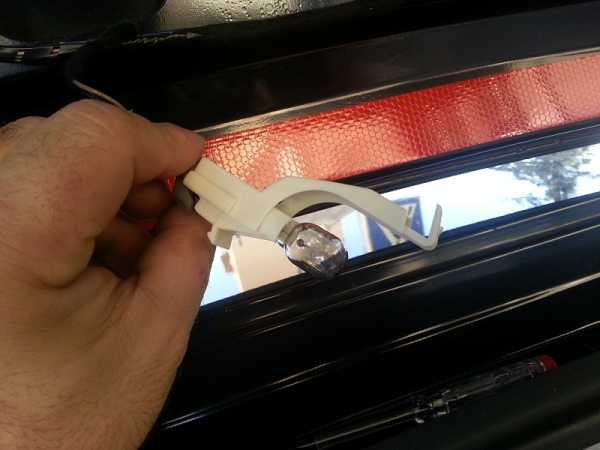

Il portalampade

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Ringraziano per il messaggio: miba, Pedro, Simix, Danyoco

Si prega Accedi o Crea un account a partecipare alla conversazione.

Riddle
Offline
Platinum Member
La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!

Di più

8 Anni 8 Mesi fa #1941 da Riddle

Risposta da Riddle al topic 3° Stop sostituzione lampada by Rebelion

Io ho un problema nello sganciare i fermi...si smolla di un po' il terzo stop...ma poi, quando tiro giù il portellone, sembra essere ancora incastrato sulla parte superiore...

..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!

La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014

Si prega Accedi o Crea un account a partecipare alla conversazione.

Rebelion
Offline
Administrator
Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca

Di più

8 Anni 8 Mesi fa #1958 da Rebelion

Risposta da Rebelion al topic 3° Stop sostituzione lampada by Rebelion

Rid .... quando fà così significa che le molle non sono state sganciate bene ,una volta eliminta la cornice di protezione interna (per intenderci foto2) bisogna sganciare le mollette in acciaio di foto 3 ...... ,sganciate quelle il terzo stop deve risultare completamente libero in modo che abbasando il portellone si possa procedere alla sostiuzione della lampadina o a qualsi voglia modifica :evil:

www.smaxclubitalia.com/forum/le-nostre-s-max/12-la-mia-black-mamba-work-in-progress-perenne.html
Prima di postare passa da qui
www.smaxclubitalia.com/forum/benvenuto/431-re
www.smaxclubitalia.com/forum/concorsi-fotografici.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Riddle
Offline
Platinum Member
La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!

Di più

8 Anni 8 Mesi fa #1970 da Riddle

Risposta da Riddle al topic Re:3° Stop sostituzione lampada by Rebelion

Ok Rebe, ma, da profano, come faccio a capire che le molle sono sganciate?
Per intenderci, ok che sono diversi i portelloni, ma ho individuato i fori a cui fai riferimento e, grazie alla dettagliata foto-guida, ho anche trovato le molle..ora la domanda è: va bene premere in prossimità delle molle per sganciarle, o sbaglio qualcosa?

Inviato da iPhone 4S utilizzando Tapatalk

..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!

La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014

Si prega Accedi o Crea un account a partecipare alla conversazione.

Rebelion
Offline
Administrator
Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca

Di più

8 Anni 8 Mesi fa #2102 da Rebelion

Risposta da Rebelion al topic Re:3° Stop sostituzione lampada by Rebelion

Devi inserire il cacciavite nel foro spingendolo in avanti sganci la molla ....... lo stop sganciato fuoriesce dalla sede ed è completamente libero.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Marco70
Offline
Platinum Member
S Max 2000 TDCI 188 cv titanium

Di più

8 Anni 8 Mesi fa #2103 da Marco70

Risposta da Marco70 al topic Re:3° Stop sostituzione lampada by Rebelion

Come sempre ottimo tutorial.......abbravo..... :mrgreen:

Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 8 Mesi fa #2111 da Giangi76

Risposta da Giangi76 al topic Re:3° Stop sostituzione lampada by Rebelion

Quasi quasi ci piazzo dei bei Rebel rossi a modi lama li luce.... mmmmm

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 6 Mesi fa #5012 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

Riddle, la vedo solo adesso, io sono fresco di smontaggio terza luce:

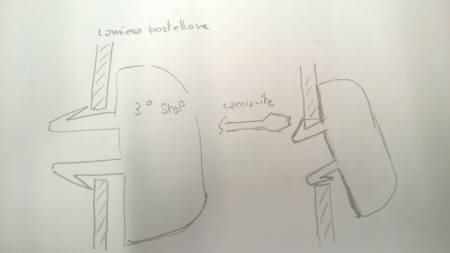

quello che ti capita è ( più o meno, molto artigianalmente) quello che c'è in foto,
devi con il cacciavite , attraverso i fori spingere un po' sul lato più vicino al portellone, uno dei due dentini non si è sganciato bene.
usa le foto di Reb,

i pezzi sono identici

Ringraziano per il messaggio: Rebelion, Riddle, Pedro

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 5 Mesi fa #5165 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

apro posito di terza luce e led ( Giangi è per te....) ho montato dei led canbus al posto del terzo stop ( una piastra con 4 led e resistenzina) ma la maledetta segnale errore di lampadina stop bruciata.....grrrrrrrr
ma i canbus non dovevano evitare tutto ciò?
per ripicca ho messo led anche sugli altri 2 stop così almeno adesso ha un motivo ( anzi 2) in più per dare anomalia!
tiè!

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 5 Mesi fa #5176 da Giangi76

Risposta da Giangi76 al topic Re:3° Stop sostituzione lampada by Rebelion

mmmmm Alby....frena un secondo... c'e' una cosa che non mi torna....
essendoci un controller canbus, dal momento che ti segnala "lambada bruciata" dovrebbe
anche interrompere la corrente nel circuito come protezione (canbus appunto).
Dato che da quanto traspare da quanto hai scritto le luci funzionano e hai solo la segnalazione...
...gia' questo non mi torna!

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 5 Mesi fa #5177 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

ti dico:
dimentica un attimo i due stop,
lampada a incandescenza bruciata: segnala errore,
metto lampada a incandescenza nuova, tutto ok
poi metto led non canbus: errore
allora metto canbus: errore....
sembra che il canbus non sia poi così.......canbus!

Si prega Accedi o Crea un account a partecipare alla conversazione.

massimiliano.bruno07
Autore della discussione
Offline
Platinum Member
S-max 2.0 tdci Titanium 2010 Powershift 197cv 450nm

Di più

8 Anni 5 Mesi fa #5178 da massimiliano.bruno07

Risposta da massimiliano.bruno07 al topic Re:3° Stop sostituzione lampada by Rebelion

gian...forse non è un vero canbus ...ma comunque è strano sii

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 5 Mesi fa - 8 Anni 5 Mesi fa #5179 da Giangi76

Risposta da Giangi76 al topic Re:3° Stop sostituzione lampada by Rebelion

Tornando al discorso canbus e su quanto hai fatto invece, vorrei capire meglio....per poterti aiutare
a realizzare un circuito definitivo ;-)

Partendo dal presupposto che se mi alleghi una foto capisco meglio cio' che hai realizzato...
...non ho ben capito cosa hai montato nel circuito... 4 Led gia' canbus + relativa resistenza addizionale?

La resistenza simula il carico minimo per il controller; anche se un metodo un po' primitivo
(predferisco diodi e integrati operazionali) il calcolo di assorbimento deve essere applicato con criterio.

Mi sono gia' fatto un paio di idee sul problema e le possibili soluzioni; ma aspetto le tue foto ;-)

Ultima Modifica 8 Anni 5 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 5 Mesi fa #5180 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

mi stai dicendo che un led NON canbus non dovrebbe accendersi?

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 5 Mesi fa #5182 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

il fatto è che ora quei led "canbus" sono finiti negli specchietti ( fanno una bella luce) e ora dietro ho ( sul gala ,intendo...) luce a incandescenza sopra e due multi led senza nessuna resistenza ( quindi errore ) sotto.

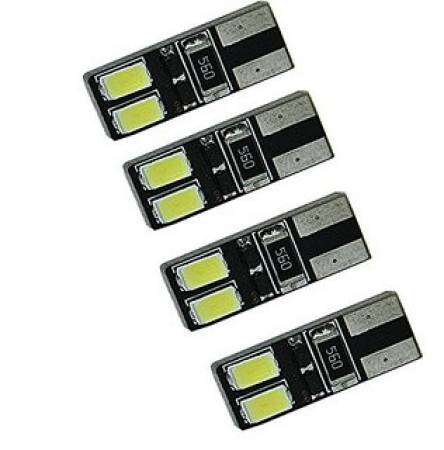

sono tipo questi, ma se non ricordo male sulla resistenza c'è 240

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 5 Mesi fa #5185 da Giangi76

Risposta da Giangi76 al topic Re:3° Stop sostituzione lampada by Rebelion

Proprio come pensavo allora

I led che hai messo sono si canbus.... ma con controller 3,6W ovvero per il T10 5W
quindi non sufficienti a coprire il vattaggio delle tue lampade che invece sono 21W!!!!

bisogna fare un controller 19W per poter cosi' ingannare il controller canbus sul 21W ;-)

Si prega Accedi o Crea un account a partecipare alla conversazione.

albyktm
Offline
Platinum Member
galaxy TDCI 2010 165HP powershift con tutti gli OPT che servono e qualcuno che non serve ma cerchi da 17 (pollici e razze)

Di più

8 Anni 5 Mesi fa #5187 da albyktm

Risposta da albyktm al topic Re:3° Stop sostituzione lampada by Rebelion

ma un pezzo di nastro isolante nero sul converse così non vedo la scritta?
www.smaxclubitalia.com/media/kunena/emoticons/znmzjr.gif
non è più semplice???

Si prega Accedi o Crea un account a partecipare alla conversazione.

Giangi76
Offline
Platinum Member
S-Max 2.2 TDCI Titanium

Di più

8 Anni 5 Mesi fa #5192 da Giangi76

Risposta da Giangi76 al topic Re:3° Stop sostituzione lampada by Rebelion

Italian's Style!

Comunque ancora non ho capito....
hai quindi giusto la segnalazione di anomalia sul convers+ ma la corrente
non viene interrotta.... quindi le tue lampade funzionano???

Bhe dai... se non vuoi nulla di sofisticato basta metterci una resistenza giusta
e anche la segnalazione sparisce ;-)

Vorrei qualche informazione in piu' per aiutarti a colpo sicuro... ma dalle tue
informazioni( un po' scarse :pinch:

) posso anche sbilanciarmi:

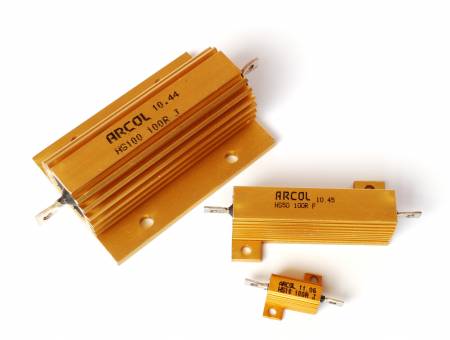

Con una resistenza di potenza da 100 Ohm/15W collegata in parallelo al circuito
dovresti cavartela. Ovviamente meglio se con dissipazione a corpo metallico,
fissata a telaio ;-)
